Moottorin ylikuormitussuojan lämpörele

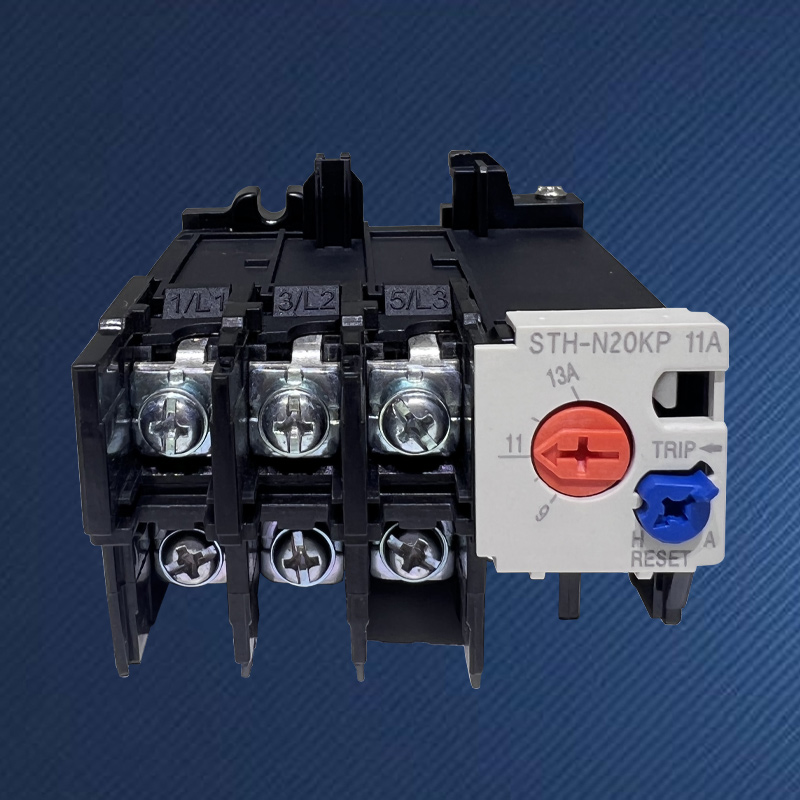

Model:STH-N20KP

Vuonna 2005 perustettu Zhejiang SPX Electric Appliance Co., Ltd. esittelee varastossa olevan korkealaatuisen moottorin ylikuormitussuojan lämpöreleen, joka on käänteisaikaisen ylikuormitussuojan ydinkomponentti, joka on suunniteltu erityisesti kolmivaiheisille asynkronisille moottoreille. Se tarkkailee jatkuvasti käyttövirtaa bimetallimekanismin kautta, joka simuloi moottorin käämien lämmitysominaisuuksia. Ylikuormitus-, vaihekatkos- tai epätasapainovikojen sattuessa se viivyttää toimintaa lämmönkertymävaikutuksen perusteella ja katkaisee ohjauspiirin moottorin suojaamiseksi. Sen ydinarvo on tarjota klassinen suojaratkaisu, joka on taloudellinen, luotettava, huoltovapaa ja täysin vastaa moottorin lämpöominaisuuksia. Se on perustavanlaatuinen turvaeste, joka estää moottorin palamisen jatkuvan ylikuumenemisen seurauksena.

Lähetä kysely

Tuotteen Kuvaus

Valtaosa sähkömoottoreiden vaurioista ei johdu hetkellisistä onnettomuuksista, vaan eristekerroksen hitaasta tuhoutumisesta pitkäaikaisen ylikuumenemisen aiheuttaman "vikallisen toiminnan" seurauksena. SPX korkealaatuinen moottorin ylikuormitussuojan lämpörele on paras ratkaisu tähän progressiiviseen uhkaan. Se ei ole yksinkertainen virtakytkin, vaan hienostunut lämpöenergian simulointi- ja hallintajärjestelmä. Sisällä olevat bimetallikomponentit, kuten moottorin "ulkoinen simuloitu käämi", deformoituvat virran läpi kulkevan lämmön vuoksi, mikä toistaa tarkasti todellisen lämpötilan nousun moottorin sisällä. Kun tämä" in vitro -malli "määrittää ylikuumenemisen, se tarkoittaa, että myös moottorin runko on saavuttanut turvallisuuskriittisen pisteen ja suojaus laukeaa välittömästi. Tämä on suora ja syvällinen suojelufilosofia, joka perustuu fysiikan lakeihin.

Moottorin pääpiirissä sarjaan kytketty bimetallinauha tuottaa vastaavaa lämpöä virran suuruudella. Sen kahden metallikerroksen erilaiset lämpölaajenemiskertoimet saavat terän taipumaan toiselle puolelle.
Taivuta ja paina vipua ja irrota lopuksi normaalisti suljettu ohjauskosketin jonkin ajan kuluttua, joka on kääntäen verrannollinen ylikuormituksen vakavuuteen. Esimerkiksi voi kestää kymmeniä minuutteja toimiakseen 1,2-kertaisella nimellisvirralla, kun taas se kestää vain muutaman sekunnin 6-kertaisella nimellisvirralla. Tämä käänteinen aikaominaisuus vastaa täydellisesti moottorin lämmönkestävyyskäyrää, joka kestää lyhytaikaisia suuria ylikuormituksia, mutta ei kestä pitkäaikaisia pieniä ylikuormituksia.
Räätälöity moottorin ylikuormitussuojan lämpörele-suojaominaisuus perustuu materiaalin fysikaalisiin ominaisuuksiin ja voi vaistomaisesti simuloida moottorin käämin lämpökäyttäytymistä ilman ulkoista ohjelmointia tai virtalähdettä. Tämä luonnonlakeihin perustuva luotettavuus on juurtunut materiaalitieteeseen, eivätkä ohjelmistojen haavoittuvuudet, sähkömagneettiset häiriöt tai verkon heilahtelut vaikuta siihen.

Pitkäaikaisessa 105–150 %:n nimellisvirran "sub-terveys"-käytössä elektroniset laitteet voidaan jättää huomiotta kynnyksen asettamisen tai signaalin suodatuksen vuoksi, mutta lämpöreleiden lämpö kerääntyy edelleen luotettavaan toimintaan saakka, mikä estää ja hoitaa erityisesti tätä "kroonista sairautta", joka johtaa eristeen ikääntymiseen.
Kun vaihevika tai vakava epätasapaino ilmenee, terveen vaiheen virta nousee jyrkästi. Moottorin ylikuormitussuojan lämpöreleen sisäinen differentiaalimekanismi (kuten "vaihevian ilmaisin") voi merkittävästi nopeuttaa laukaisuprosessia ja tarjota tehokkaan vaihevikasuojan.
Ei tarvetta apuvirtalähteelle, kaikki metalli ja korkean suorituskyvyn tekninen muovirakenne. Ankarissa teollisuuskohteissa, joissa on pölyä, kosteutta, korkeaa lämpötilaa ja voimakkaita sähkömagneettisia häiriöitä, se osoittaa selviytymiskyvyn ja vakauden, jota elektroniset laitteet eivät voi verrata.

Lämpörele STH-N20 sopii S-C21/25AC-kontaktorille.

Kehys (A)	STH-N18(TH-N18)		STH-N25(TH-N25)		STH-N50(TH-N50)
Sopiva AC-kontaktori	S-C10/12		S-C21/25		S-C50/95
Aux-kosketinrakenne	Manuaalinen tai automaattinen palautus
Säädä aluevalintaa (A)	Valitse (A)	Säädä alue (A)	Valitse (A)	Säädä alue (A)	Valitse (A)	Säädä alue (A)
	0,24A	0,2-0,32	1.3A	1-1,6	15A	12-18
	0,35A	0,28-0,42	1.7A	1,4-2,0	19A	16-22
	0,5A	0,4-0,6	2.1A	1,7-2,5	22A	18-26
	0,7A	0,55-0,85	2,5A	2~3	29A	24-34
	0,9A	0,7-1,1	3.6A	2,8-4,4	35A	30-40
	1.3A	1-1,6	5A	4~6	42A	34-50
	1.7A	1,4-2,0	6.6A	5,2-8	54A	43-65
	2.1A	1,7-2,5	9A	7-11	67A	54-80
	2,5A	2~3	11A	9-13	82A	65-93
	3.6A	2,8-4,4	15A	12-18	95A	85-105
	5A	4~6	19A	16-22
	6.6A	5,2-8	22A	18-26
	9A	7-11	29A	24-34
	11A	9-13	35A	30-40
Aux-kosketinrakenne	1a1b(1NO+1NC)
Ulkoasu ja asennusmitta



	Tyyppi		L	W	H	φD
	TH-N20		63	51	79	4.5
	TH-N60		89	57	83.5	4.5
