3-napainen 2-elementtilämpöylikuormitusrele

Kolmivaiheisen moottorin suojauksen alalla ydintoimintojen ja kustannusten parhaan tasapainon saavuttaminen on ikuinen suunnitteluaihe. China SPX 3 Pole 2-element Thermal Overload Relay on tämän konseptin tyypillinen tuote. Se ei ole kompromissi toimivuuden suhteen, vaan hienostunut "suunnittelun optimointi", joka on suunnattu monenlaisiin sovellusskenaarioihin, joissa kolmivaiheiset kuormat ovat suhteellisen tasapainossa ja herkkyysvaatimukset vaihevikoja koskevalle suojalle ovat vakiotasolla. Hyödyntämällä taitavasti kahden komponentin lämpökytkentävaikutusta kolmivaihevirran poikkeavuuksien havaitsemiseen, se yksinkertaistaa rakennetta säilyttäen samalla luotettavan ylikuormitussuojan ja tarjoaa kustannustehokkaan suojausvaihtoehdon useille vakiovarusteille, kuten puhaltimille ja pumpuille.

Ominaisuudet:

Kaksi lämmityselementtiä on kytketty sarjaan kahteen vaiheeseen (kuten L1 ja L3) moottorin kolmivaihepiirissä. Kun moottori on ylikuormitettu, näiden komponenttien läpi kulkeva virta kasvaa ja syntyvä lämpö aiheuttaa vastaavien bimetallilevyjen taipumisen.
Kahden bimetallilevyn muodonmuutos syntetisoidaan yhteisen differentiaalivipumekanismin kautta. Yhden tai kahden vaiheen ylikuormituksen synnyttämä lämpövaikutus kerääntyy ja lopulta ohjaa laukaisumekanismin toimintaa. Kolmivaiheisessa tasapainotetussa ylikuormituksessa suojavaste on periaatteessa sama kuin 3-napaisella 2-elementtisellä lämpöylikuormitusreleellä.
Tämä on perustavanlaatuisin ero. Vaihevian sattuessa (kuten L2-vaihekatkos) kaksielementtinen rele voi silti havaita vian nostamalla kahden vaiheen (L1 ja L3) virtaa, mutta sen vastenopeus voi olla hieman hitaampi kuin kolmielementtinen rele, joka on optimoitu vaihekatkossuojaukseen. Useimmissa vakiosovelluksissa niiden suojaus on kuitenkin edelleen oikea-aikainen ja tehokas.
Yhden lämmityselementin ja siihen liittyvän rakenteen vähentäminen alentaa suoraan materiaali- ja valmistuskustannuksia, samalla kun korkealaatuisesta 3-napaisesta 2-elementistä lämpöreleestä tulee kompaktimpi.

Etu

Suurin osa tehojärjestelmän kolmivaiheisista tasapainotetuista kuormista, kuten vakiopumpuista, puhaltimista ja kompressoreista, ylikuormitussuojaus ei eroa kolmielementtisten releiden tehosta.

Virtaviivainen rakenne tarkoittaa vähemmän mahdollisia vikakohtia. Ydin bimetallinen aikarajojen vastainen suojamekanismi on edelleen vahva, ja se säilyttää lämpöreleiden klassiset edut, kuten vahvan ympäristön mukautumiskyvyn, apuvirtalähteen tarpeen ja häiriönsuojan.

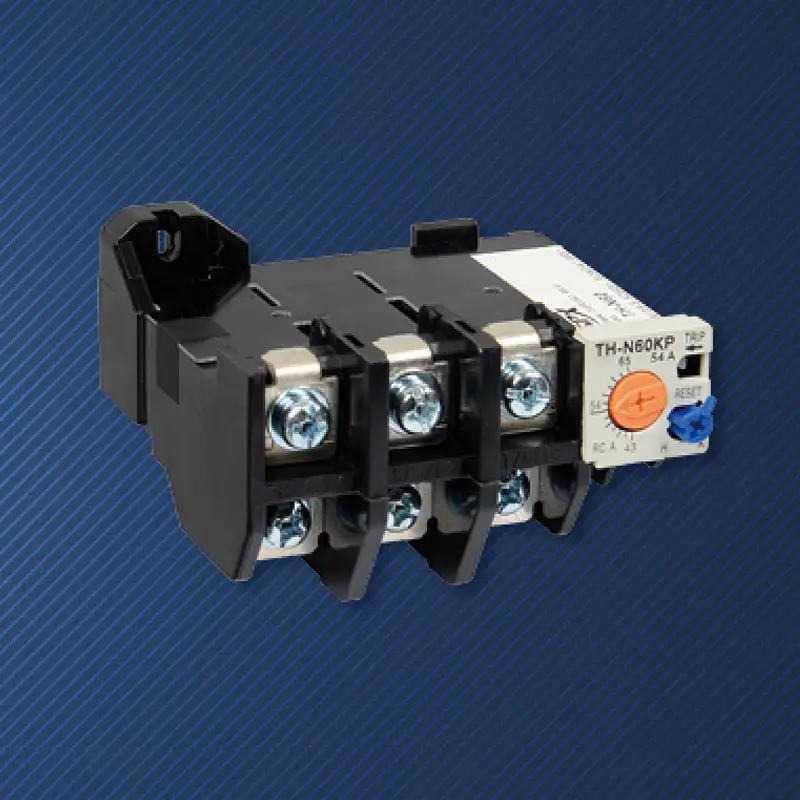

STH-N50 lämpörele sopii S-C50/95 AC-kontaktorille

Kehys (A)	STH-N60
Sopiva AC-kontaktori	S-C50/95
Aux-kosketinrakenne	Manuaalinen tai automaattinen palautus
Säädä aluevalintaa (A)	Valitse (A)		Säädä alue (A)
	15A		12-18
	19A		16-22
	22A		18-26
	29A		24-34
	35A		30-40
	42A		34-50
	54A		43-65
	67A		54-80
	82A		65-93
	95A		85-105
Aux-kosketinrakenne	1a1b(1NO+1NC)
Ulkoasu ja asennusmitta
	Tyyppi	L	W	H	ΦD
	TH-N60	89	57	83.5	4.5
