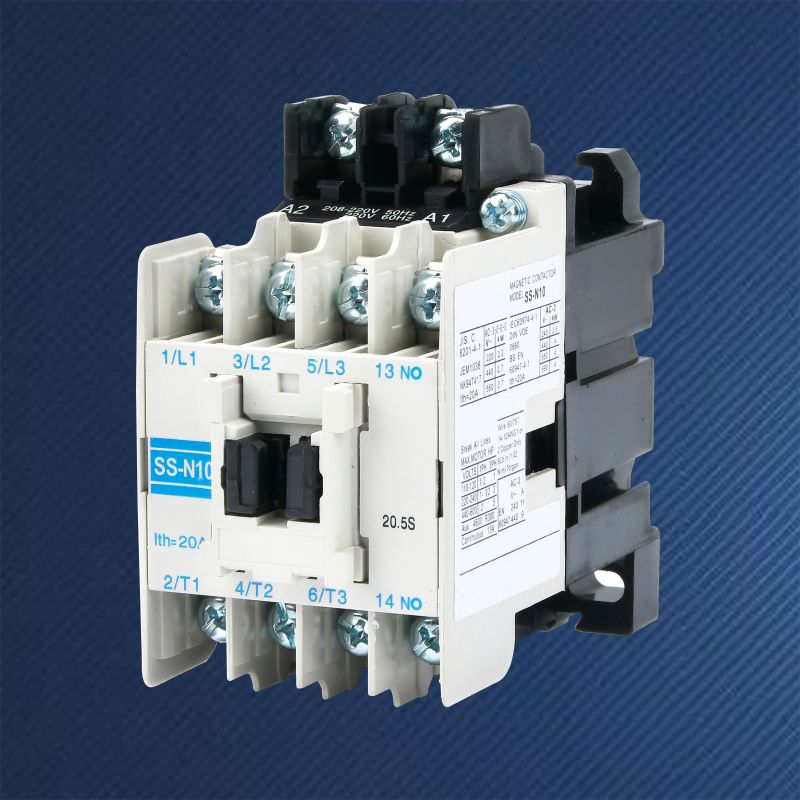

AC-kontaktori ilmastointilaitteelle

SPX Electric -tehtaan edistyksellinen AC-kontaktori ilmastointilaitteille on sähkömagneettinen kytkinlaite, joka on optimoitu ja kehitetty käyttämään ydinkuormia, kuten kompressoreja ja puhaltimia. Se keskittyy erityisten työehtojen täyttämiseen, kuten toistuva käynnistyspysäytys, korkea käynnistysaaltovirta ja ilmastointijärjestelmien pitkäkestoinen jatkuva toiminta. Sen suunnittelu ja valinta liittyvät suoraan ilmastointilaitteiden käyttötehokkuuteen, energiankulutustasoon ja kokonaisjärjestelmään ja ovat ydinkomponentteja, jotka varmistavat jäähdytys-/lämpökiertojen vakaan toiminnan.

Lähetä kysely

Tuotteen Kuvaus

Jokaisen lämpötilan säätökomennon takana korkealaatuinen SPX Electric AC-kontaktori ilmastointilaitteelle on tärkeä tehtävä yhdistää tehokkaaseen virtalähteeseen. Ilmastoinnin erikoiskontaktori ei ole yksinkertainen yleiskomponenttien sovellus, vaan ammattimainen komponentti, joka on syvästi optimoitu kompressorien ja puhallinmoottorien kuormitusominaisuuksiin ja varmistaa, että ilmastointijärjestelmä kestää kymmeniä tuhansia käynnistysiskuja ja keskeytymättömän vakaan toiminnan useiden vuosien tai jopa yli kymmenen vuoden käyttöiän aikana.

Ominaisuus:

Kompressorin käynnistyshetkellä virta voi olla 5-7 kertaa nimellisarvo. Ilmastointilaitteen AC-kontaktori käyttää erityisesti suunniteltuja hopeaseoksesta valmistettuja koskettimia ja vahvistettua sähkömagneettista järjestelmää, joka kestää toistuvia virtapiikkejä hitsautumattomalla ja alhaisella resistanssilla välttäen tartunnasta tai epänormaalista kuumenemisesta aiheutuvat viat.
Optimoi tiukka toimintajärjestelmä (luokka AC-3 tai AC-3a) ilmastointilaitteen suurtaajuista käynnistyspysäytystä varten (kuten paikoissa, joissa lämpötilan säädön tarkkuusvaatimukset ovat korkeat), ja sovitun käyttöiän sisällä sähköinen käyttöikä ylittää huomattavasti yleisten sovellusten käyttöiän, mikä vähentää järjestelmän seisokkeja kontaktorin viasta.
Patterin optimoitu rakenne säilyttää erittäin alhaisen virrankulutuksen imemisen jälkeen, mikä paitsi säästää energiaa, myös vähentää merkittävästi patterin lämpötilan nousua, parantaa pitkän aikavälin työskentelyvakautta ja täyttää korkean hyötysuhteen ilmastointijärjestelmien yleiset energiansäästövaatimukset.
Ilmastointilaitteen AC-kontaktori on varustettu korkealaatuisilla oikosulkurenkailla ja puskurirakenteilla, jotka tehokkaasti vaimentavat AC-sähkömagneettisen järjestelmän luontaista "surinaa", välttäen melun siirtymisen seinien tai putkien läpi ja vaikuttavat sisäympäristön hiljaisuuteen.
Optimoi ilmastointilaitteen ohjausrasian ulkonäkö helpottaaksesi tiheää asettelua rajoitetuille piirilevyille tai asennusalustalle ottaen huomioon sen kompakti tila.
Ilmastointilaitteen AC-kontaktori on varustettu tehokkaalla valokaaren sammutuskuvulla, joka sammuttaa tehokkaasti virtakatkon aikana syntyvän valokaaren; Eristetyllä vaipalla on hyvät palonesto- ja virumista estävät ominaisuudet, ja se sopii ilmastointilaitteen sisällä mahdollisesti esiintyvään kondensaatio- ja vesihöyryympäristöön.
Yleensä kiinnitetään ruuveilla tai asennetaan kiskoille, tilavilla johtoliittimillä; Joissakin malleissa on mekaaniset toiminnan ilmaisinikkunat asennus- tai huoltohenkilöstöä varten, jotta he voivat nopeasti vahvistaa toimintatilansa.

Ominaisuus

Kalibroi tiukasti kompressorin (yksivaiheinen/kolmivaiheinen) ja puhallinmoottorin nimellisvirran ja käynnistysominaisuuksien mukaan, anna tarkat virtatiedot (kuten 20A, 30A, 40A jne.) ja vältä "tehovirtuaalisen kalibroinnin" tai väärän valinnan aiheuttamat varhaiset viat.

Käämille ja metalliosille on tehty erityinen ruoste- ja korroosionestokäsittely, joka kestää ankarat ympäristöt, kuten korkea lämpötila, korkea kosteus, suolasuihku (rannikkoalueilla) ja rajuja lämpötilan muutoksia, joita ulkoyksiköt voivat kohdata, mikä varmistaa sisäisten mekanismien sujuvan toiminnan.

Sovellus

Ohjaa vaihtuvataajuisen tai vakionopeuksisen ilmastointilaitteen kompressorin ja ulkotuulettimen virransyöttöä.
Ilmastointilaitteen AC-kontaktori toimii jokaisen ulkoyksikön kompressiomoduulin ohjausyksikkönä.
Ohjaa jäähdytyspiirin pääkuormia, kuten kompressoria ja nelitievaihtoventtiiliä.

Valinnan tärkeimmät vaiheet:

1. Määritä kuormitustyyppi ja virta: Tarkista nimellisvirta (RLA) tai suurin käyttövirta (MCA) kompressorin tyyppikilvestä ja käytä sitä pääasiallisena lähtökohtana kontaktorin nimellisvirran valinnassa jättäen noin 1,2-1,5-kertaisen turvamarginaalin.

2. Vahvista napojen lukumäärä ja jännite: 2-napaisia kontaktoreita käytetään yksivaiheisissa kompressoreissa ja 3-napaisia kontaktoreita käytetään kolmivaiheisissa kompressoreissa; Pääkoskettimen jännitetason tulee olla ≥ ilmastointilaitteen virransyöttöjännite (kuten 220 V AC tai 380 V AC).
3. Sopiva ohjauskelan jännite: Valitse ilmastointilaitteen ohjauksen emolevyn antaman ohjaussignaalijännitteen perusteella (yleensä 24 V AC tai 220 V AC).

Huonolaatuinen tai väärin valittu kontaktori voi aiheuttaa epävakaan virransyötön kompressorille, koskettimien tarttumista (kompressori ei pysähdy) tai palamisen (ei voi käynnistyä), mikä johtaa korkeisiin ylläpitokustannuksiin ja järjestelmän sammumiseen. SPX Electric AC -kontaktorin valitseminen ilmastointilaitteelle tällaisten riskien poistamiseksi lähteestä on perustavanlaatuinen laitteistoinvestointi, jotta voidaan varmistaa ilmastointijärjestelmien pitkäaikainen ongelmaton toiminta ja saavuttaa niiden suunniteltu käyttöikä.

SPX kotitalouden AC modulaarisen kontaktorin parametri

Kehys (A)			S-C10			S-C12		S-C20		S-C21
			(S-N10)	(S-N11)		(S-N12)		(S-N12)		(S-N20)		(S-N21)
KW/HP (AC-3) Reted teho (AC-3) EC60947-4		220V	2,5/3,5	3,5/4,5		3,5/4,5		4/5.5		5,5/7,5		5,5/7,5
		380V	4/5.5	5.57.5		5,5/7,5		7,5/10		15.11		15.11
Hidastettu virta (AC-3) GB14048.4		220V	11	13		13		16		22		22
		380V	9	12		12		16		22		22
Reted lämmitysvirta (A)			20					25		32
Palautettu eristetty jännite (V)			660
Apuväline ota yhteyttä AC-15	Ota yhteyttä	Vakio	1 EI			1NO+1NC		-		1NO+1NC		2NO+2NC
	Reted virta (A)	220V	1.6
		380V	0.95
Sähköinen käyttöikä			100
Mekaaninen elämä			1000							500
Ulkoasu ja asennusmitta



			Tyyppi		L		W	H	C1		C2		D
			S-N10		43		78	78	50		35		4.5
			S-N12		53		78	78	50		40		4.5
			S-N18		43		79	81	60		30		4.5
			S-N21		63		81	81	60		54		4.5

Kehys (A)			S-C25(S-N25)	S-C85(S-N35)		S-C50(S-N50)	S-C65(S-N65)		S-C80(S-N80)		S-C95(S-N95)
KWIHP(AC-3) Reted teho (AC-3) EC60947-4		220V	7,5/10	15.11		15/20	18.5/25		22/30		30/40
		380V	15/20	18.5/25		22/30	30/40		45/60		55/75
Hidastettu virta (AC-3) GB14048.4		220V	30	42		54	68		85		104
		380V	34	44		51	66		85		105
Alennettu lämmitysvirta (A)			50	60		80	100		120		135
Palautettu eristetty jännite (V)			660
Apuväline ota yhteyttä AC-15	Ota yhteyttä	Vakio	2NO+2NC
	Hidastettu virta (A)	220V	1.6
		380V	0.95
Sähköinen käyttöikä			80			60
Mekaaninen elämä			500			300
Ulkoasu ja asennusmitta
			Tyyppi		L	W	H	C1		C2		φD
			S-N25/35		75	89	91	58		54		4.5
			S-N50/65		88	106	106	75		70		5
			S-N80/95		100	124	130	110		80		6

SPX kotitalouksien AC modulaarinen kontaktori S-N25 Tiedot

* Erilaisia näkökulmia

* Henkilökohtainen tarrasuunnittelu

*Saman sarjan tuotteet
