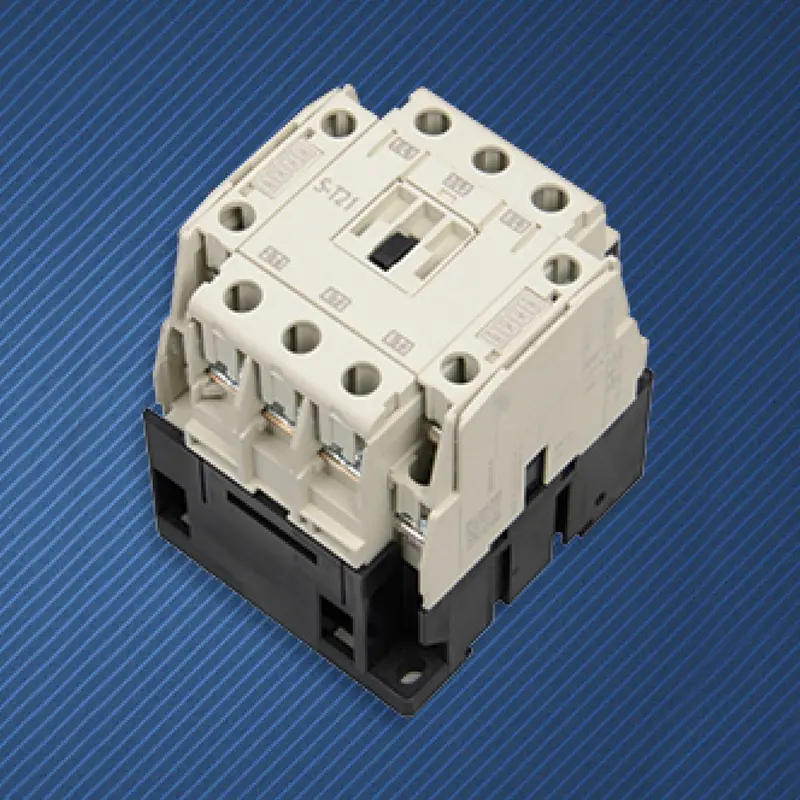

21A AC sähkökontaktori

Laajalla teollisuuden alalla, joka vaatii edistynyttä automaatiota ja sähköohjausta, 21A virtataso on laajalti käytetty leikkauspiste - se on tarpeeksi tehokas ohjaamaan valtavirran pieniä ja keskisuuria tuotantolaitteita; Se on tarpeeksi standardoitu tullakseen yhdeksi yleisimmin käytetyistä komponenteista sähkösuunnittelussa. Ammattimaisena AC-kontaktorivalmistajana Kiinassa kestävä SPX:n 21A AC-sähkökontaktorimme on tämän valikoiman "yleinen kulmakivi". Se ei tavoittele äärimmäisiä suorituskykyparametreja, mutta tarjoaa insinööreille ja järjestelmäintegraattoreille "no error" -standardivalikoiman, joka perustuu klassiseen suunnitteluun, luotettavaan suorituskykyyn, laajaan saatavuuteen ja erinomaiseen kustannustehokkuuteen. Olipa kyseessä standardoitu suunnittelu uusissa projekteissa tai varaosien korvaaminen kunnossapidossa, se voi integroitua saumattomasti ja toimia vahvana toteuttajana ohjaussilmukassa.

Ominaisuudet:

Nimellisvirralla 21A se vastaa tarkasti kolmivaiheista asynkronista moottoria, jonka teho on noin 11 kW 380 V jännitteellä tai noin 4,6 kW:n kuormaa yksivaiheisella 220 V jännitteellä, ja kattaa täydellisesti useimpien pienten ja keskikokoisten puhaltimien, vesipumppujen, kompressorien ja lämmityspiirien nykyiset tarpeet.
Luotettava sähköinen käyttöikä: Pääkosketin on valmistettu hopeapohjaisesta metalliseoksesta ja se on optimoitu valokaaren sammutukseen. Vakiokäyttökategoriassa AC-3 (moottorin käynnistyspysäytys) se voi varmistaa luotettavan sähköisen toiminnan kymmeniä tuhansia tai jopa yli 100 000 kertaa täyttäen teollisissa ympäristöissä usein asetetut käynnistyspysäytysvaatimukset.
Käämin rakenne kestää hyvin jännitteen vaihteluita, ja koko rakenne on herkkä pölylle, kosteudelle ja tietyille lämpötilan muutoksille. Se voi toimia vakaasti yleisissä teollisuusympäristöissä, joissa huoltotarve on vähäinen.
Korkealaatuinen 21 A AC sähkökontaktori asennetaan tavallisesti 35 mm:n DIN-kiskoon, ja se voidaan järjestää siististi muiden katkaisijoiden, releiden ja muiden komponenttien kanssa. Tarjoa ruuvipuristusliittimet vakaata ja luotettavaa liittämistä varten.
Useimmat mallit tukevat apukosketinmoduulien kätevää asennusta päälle tai sivulle ohjaussignaalien (kuten itselukittuminen, lukitus ja tilapalaute) laajentamiseksi, mikä täyttää monimutkaiset logiikan ohjausvaatimukset ilman, että pääkontaktoria tarvitsee vaihtaa.

Sovellus

Päävirta on/off-säädin 7,5kW-11kW kolmivaihepuhaltimille, vesipumpuille, ilmakompressoreille ja pienille työstökoneille.
Start stop-suoritusyksikkö keskikokoisille fan coil-yksiköille, raitisilmayksiköille ja kiertovesipumpuille.
Räätälöityä 21A AC sähkökontaktoria käytetään moottorin ohjaukseen kevyiden ja keskikokoisten kuljetinhihnojen ja hissien ohjaamiseen.
Kaukosäätimenä valaistusryhmän ohjaukseen ja sähkölämmityslaitteisiin (kuten pienet kattilat).
21A AC-sähkökontaktori toimii vakiotoimilaitteena PLC- tai relelähtöliittimille ohjaten yhden työaseman tehoa.

SPX AC magneettikontaktorin parametri

Kehys (A)			SS-T21
KW/HP(AC-3) Palautettu teho (AC-3) IEC60947-4		220V	4
		380V	7.5
Hidastettu virta (AC-3) GB14048.4		220V	20
		380V	20
Alennettu lämmitysvirta (A)			32
Palautettu eristetty jännite (V)			660
Apukosketin AC-15	Ota yhteyttä	Vakio	2NO+2NC
	Hidastettu virta (A)	220V	1.6
		380V	0.95
Sähköinen käyttöikä			100
Mekaaninen elämä			500

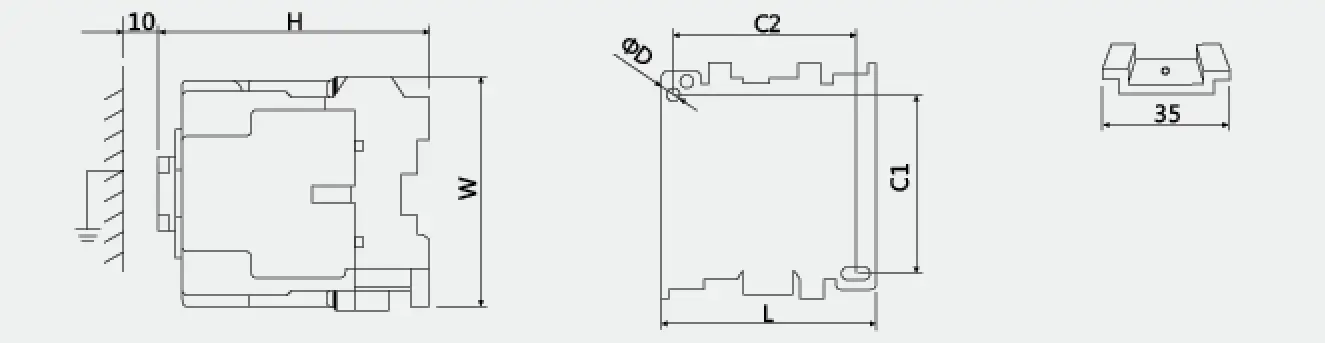

Ulkoasu ja asennusmitta
			Tyyppi	L	W	H	C1	C2	ΦD
			SS-T21	63	81	81	58	54	4.5
