65 A:n kontaktori kantovirtayksikölle

SPX Electric Factoryn valmistama laadukas 65 A:n kontaktori Carrier AC Unitille on automaattinen kytkentälaite, joka ohjaa piirejä sähkömagneettisten periaatteiden avulla. Se ohjaa mekaanisia koskettimia pienten virtojen kautta (käämin sähköistys synnyttää magneettikentän) korkeavirtaisten pääpiirien kytkemiseksi pois päältä. Sen ydinrakenne sisältää sähkömagneettisen järjestelmän (kela, rautasydän), kosketinjärjestelmän (pääkosketin kuljettaa suurta virtaa, apukosketinta käytetään ohjauspiirissä) ja valokaaren sammutuslaitteen (poistaa kaaren). Soveltuu sellaisiin skenaarioihin kuin moottorin käynnistyksen pysäytys, valaistuksen ohjaus, teollisuuslaitteiden virranhallinta jne., sillä on turvallisuus- ja luotettavuusominaisuudet, vahva toistuva toimintakyky ja korkea- ja matalajännitepiirien eristys. Se on keskeinen suorituskomponentti automaation ohjausjärjestelmissä.

Kytkentätekniikka: Liitä käynnistyspainikkeen normaalisti avoin kosketin rinnan 65 A:n AC-yksikön kontaktorin normaalisti avoimen apukoskettimen kanssa, kytke kontaktori ja sulje normaalisti avoin apukosketin. Syöttämällä jatkuvasti virtaa kelaan sen oman normaalisti avoimen apupisteen kautta muodostuu itselukittuva. Punaisen pysäytyspainikkeen painaminen aiheuttaa kontaktorin virran katkeamisen.

Asennus ja huolto

Ennen asennusta on tarkastettava, että räätälöidyn 65A:n vaihtovirtayksikön kontaktorin tekniset tiedot vastaavat standardeja, kuten nimellisjännite, virta, käyttötaajuus jne. On myös tarkistettava, onko ulkonäkö vaurioitunut, onko toiminta joustava ja mitattava käämin tasavirtaresistanssi ja eristysresistanssi. Asennusasennon tulee olla pystysuora, enintään 5°:n kaltevuus, ja lämmönpoistoreiän toisen sivun tulee olla pystysuunnassa. Kun asennat johtoja, vältä osien, kuten ruuvien, aluslevyjen ja liittimien putoamista, mikä voi aiheuttaa AC-kontaktorin juuttumisen tai oikosulun. Asennuksen jälkeen on tarkistettava, että johdotus on oikein. Kun pääkosketin ei ole sähköistetty, se tulee kytkeä päälle ja pois useita kertoja, jotta voidaan tarkistaa, kuuluuko kohinaa pääkoskettimen toiminnan ja rautasydämen vetovoiman jälkeen. Vasta kun on varmistettu, ettei virhettä ole, se voidaan ottaa käyttöön. AC-kontaktoria ei saa kytkeä tasavirtalähteeseen, muuten se polttaa kelan

SPX AC magneettikontaktorin parametri

Kehys (A)			SS-T65
KW/HP(AC-3) Palautettu teho (AC-3) IEC60947-4		220V	18.5/22
		380V	30/45
Hidastettu virta (AC-3) GB14048.4		220V	68
		380V	65
Alennettu lämmitysvirta (A)			100
Palautettu eristetty jännite (V)			690
Apukosketin AC-15	Ota yhteyttä	Vakio	2NO+2NC
	Hidastettu virta (A)	220V	1.6
		380V	0.95
Sähköinen käyttöikä			65
Mekaaninen elämä			300

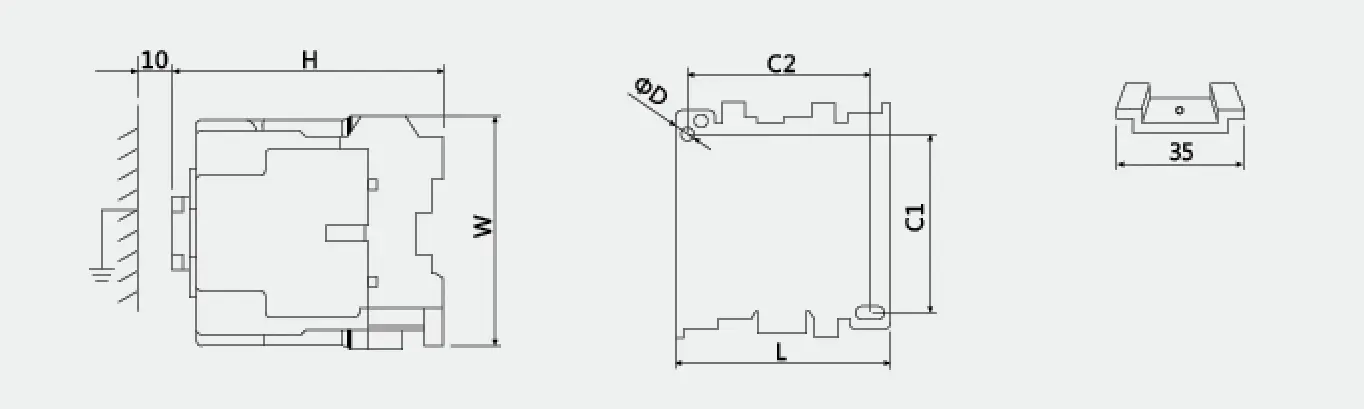

Ulkoasu ja asennusmitta
			Tyyppi	L	W	H	C1	C2	ΦD
			SS-T65	88	103	105	75	70	5.5
