Terminen ylikuormitusrele moottorin suojaus

Moottorin palamisen tragedia alkaa usein huomaamattomasti jatkuvasta lämpötilan noususta. SPX:n kestävä Thermal Overload Relay Motor Protection on tämän salaisen prosessin "pääte". Sen rooli on kaukana yksinkertaisesta virrantunnistimesta, vaan pikemminkin hienostunut "termosähköinen analoginen järjestelmä". Jokainen sen sisällä oleva bimetallikomponentti on kalibroitu "lämpömalli", joka toistaa reaaliajassa moottorin käämin lämmitys- ja jäähdytystilan samalla virralla. Kun ulkoinen malli määrittää, että lämpöraja on saavutettu, se tarkoittaa, että myös moottorin sisäpuoli on vaarassa ja suojaus laukeaa välittömästi. Tämä on ennaltaehkäisevä suojausfilosofia, joka lähtee fyysisestä olemuksesta ja edeltää vahinkoa.

Ominaisuudet:

Pääpiiriin sarjaan kytketty lämmityselementti muuntaa virran suoraan lämpöenergiaksi neliösuhteessa (P=I ² R) ilman välimuunnoksia tai ulkoista tehonsyöttöä, mikä on suorin moottorihäviöiden simulointi.
Lämpöenergia aiheuttaa hallittavia ja kumulatiivisia taivutusmuodonmuutoksia bimetallilevyissä tietyillä formulaatioilla. Tämä muuttuja on aika- ja virtafunktioiden lämpöintegraali. Kun kertynyt muodonmuutos saavuttaa mekaanisesti asetetun kynnyksen, vapautusmekanismi toimii välittömästi ja suorittaa luotettavan muuntamisen lämpöenergiasta mekaaniseksi energiaksi ja sitten ohjaussignaaleiksi.
Moottorin eristysmateriaalien käyttöikä lyhenee eksponentiaalisesti lämpötilan myötä (kuten "10 asteen sääntö"). Termisen ylikuormitusreleen moottorin suojauksen käänteisaikaominaisuus (mitä suurempi ylikuormitus, sitä nopeampi toiminta) sopii täydellisesti siihen, puuttuen ennen eristeen käyttöiän jyrkän lyhenemisen kriittistä pistettä.
Tukkukaupan räätälöity Thermal Overload Relay Motor Protection ymmärtää ja sallii moottorin kohtuullisen ylikuormituksen käynnistyksen tai lyhytaikaisten prosessien aikana ja ryhtyy toimiin vain, kun ylikuormitusasteen ja ajan tulo (eli "lämmön kertyminen") ylittää turvakynnyksen, välttäen tarpeettomat sammutukset.

Tarkka paikannus

Nykyaikaisissa elektronisissa ohjausjärjestelmissä eri suojalaitteet toimivat yhdessä muodostaen syvällisen puolustusjärjestelmän:
Katkaisijat (CB/MCCB) ovat sähköverkon vartijoita, jotka vastaavat katastrofaalisten vikojen, kuten oikosulkujen, poistamisesta, kaapeleiden suojaamisesta ja järjestelmäarkkitehtuurista.
Moottorinsuojaustyyppinen lämpöylikuormitusrele on tiiviisti sopiva moottorin rungon suoja, joka on tarkoitettu taistelemaan ylikuormituksen ja vaihekatkosten aiheuttamaa kroonista lämpövauriota vastaan.
Taajuusmuuttajan/pehmokäynnistimen sisäinen suojaus tarjoaa prosessi- ja algoritmitason suojauksen, kuten ylivirta-, ylijännite jne., mutta sen tehokkuus riippuu sen omasta kunnosta ja parametriasetuksista.
Korkealaatuisen Thermal Overload Relay Motor Protectionin valitseminen tarkoittaa itsenäisen, puhtaan ja redundantin eri periaatteisiin perustuvan lämpösuojakerroksen lisäämistä moottoriin, mikä on turvallisuusajattelun korkein taso.

Sovellus

Kaivosmurskaimet ja kuulamyllyt; Sementtitehdastelapuristimet ja suuret puhaltimet on suunniteltu kestämään kovia iskuja ja pölyä.
Thermal Overload Relay Motor Protection voidaan käyttää palopumpuissa ja talousvesipumpuissa rakennuksissa; Vedennostopumppuja ja jätevedenpuhdistuspuhaltimia käytetään turvallisuuden ja ihmisten toimeentulon turvaamiseen.
Muovin ruiskuvalukoneiden ja metallinjalostuskeskusten kara- ja syöttömoottorisuoja sekä lämpöylikuormitusrelemoottorisuojaus ylläpitävät laitteen ydinarvoa ja mainetta.

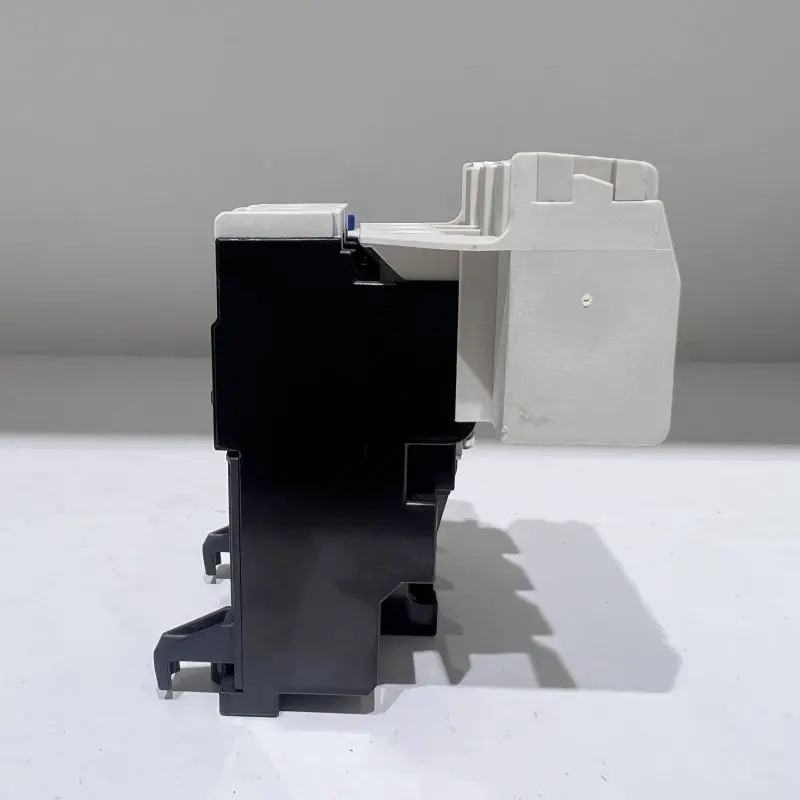

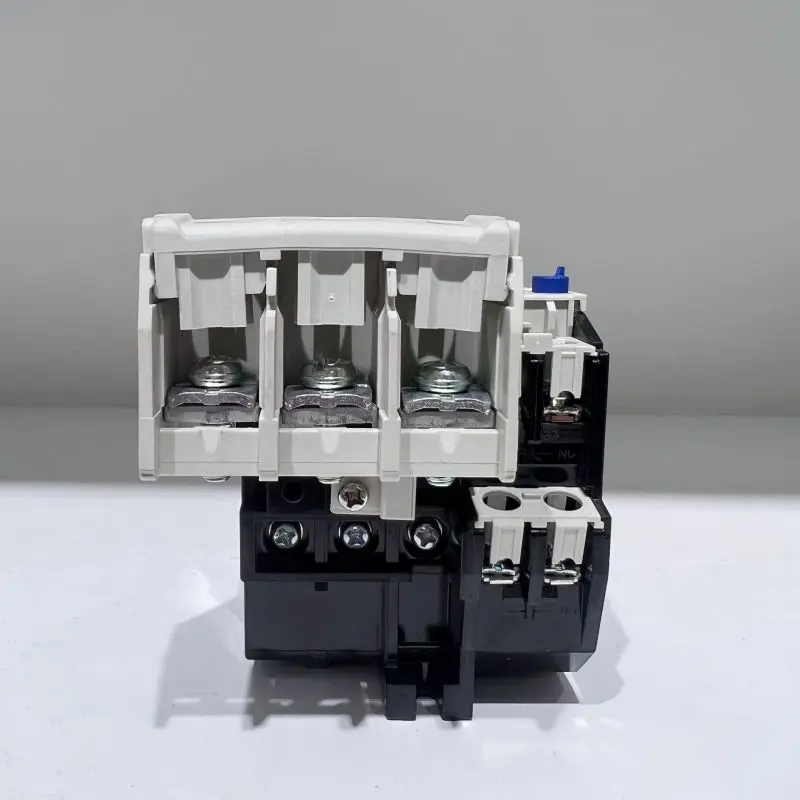

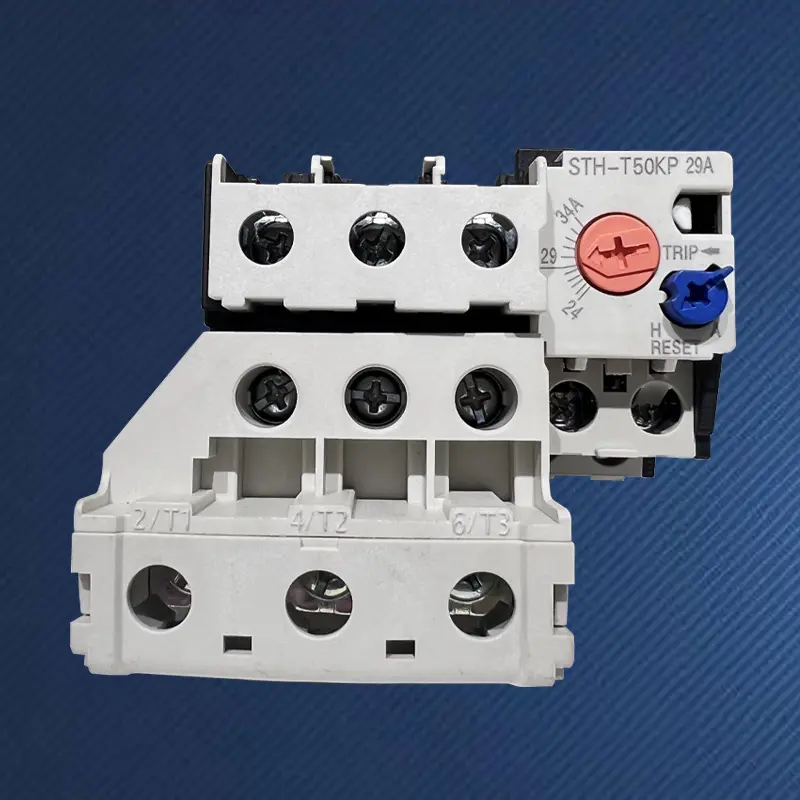

Lämpörele STH-T25 sopii S-M20/25 AC-kontaktorille.

Kehys (A)	STH-T18(TH-T18)		STH-T25(TH-T25)				STH-T50(TH-T50)
Sopiva AC-kontaktori	S-M10/12		S-M20/25				S-M35/50
Aux-kosketinrakenne	Manuaalinen tai automaattinen palautus
Säädä aluevalintaa (A)	Valitse (A)	Säädä alue (A)	Valitse (A)		Säädä alue (A)		Valitse (A)	Säädä alue (A)
	0,24A	0,2-0,32	1.3A		1-1,6		29	24-34
	0,35A	0,28-0,42	1.7A		1,4-2,0		35	30-40
	0,5A	0,4-0,6	2.1A		1,7-2,5		42	34-50
	0,7A	0,55-0,85	2,5A		2~3
	0,9A	0,7-1,1	3.6A		2,8-4,4
	1.3A	1-1,6	5A		4~6
	1.7A	1,4-2,0	6.6A		5,2-8
	2.1A	1,7-2,5	9A		7-11
	2,5A	2~3	11A		9-13
	3.6A	2,8-4,4	15A		12-18
	5A	4~6	19A		16-22
	6.6A	5,2-8	22A		18-26
	9A	7-11	29A		24-34
	11A	9-13	35A		30-40
Aux-kosketinrakenne	1a1b(1NO+1NC)

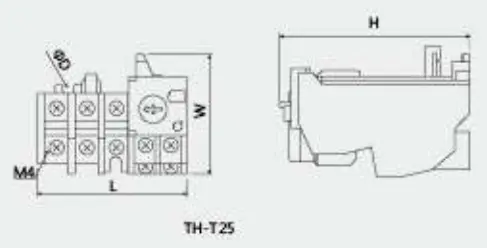

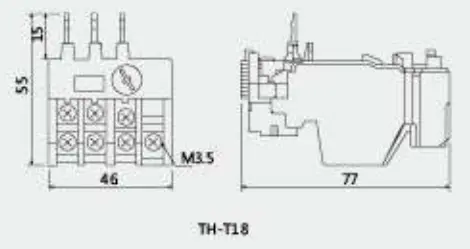

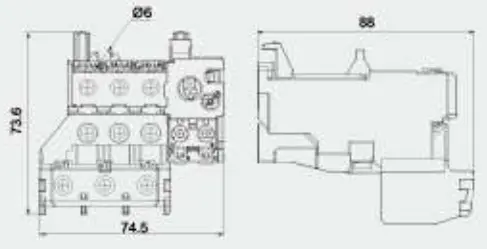

Ulkoasu ja asennusmitta
	Tyyppi		L	W	H	φD
	TH-T25		63	51	81	4.5
