TH-T25KP terminen ylikuormitusrele

Miksi valita SPX TH-T25KP terminen ylikuormitusrele?

Monimutkaisissa teollisuuskohteissa moottoreiden käyttöolosuhteet vaihtelevat suuresti, ja sellaiset tekijät kuin nimellisvirta, käynnistyskuorma ja ympäristön lämpötila edellyttävät suojalaitteilta suurta mukautumiskykyä ja säädettävyyttä. SPX-cuatomoitu TH-T25KP Thermal Overload Relay ei ole kiinteästi määritetty komponentti, vaan konfiguroitava moottorin suojausalusta. Suunnittelun ydinkonsepti on antaa insinööreille mahdollisuus "räätälöidä" suojaparametreja kunkin moottorin todellisten työolosuhteiden perusteella laajan jatkuvan virransäädön, erinomaisen lämpötilan kompensoinnin ja vahvistetun mekaanisen rakenteen avulla, jolloin saavutetaan suojauspäivitykset "sovellettavasta" "optimaaliseen", mikä sopii erityisesti haastaviin tilanteisiin, kuten raskaaseen kuormitukseen, ajoittaiseen käyttöön tai muuttuviin ympäristöihin.

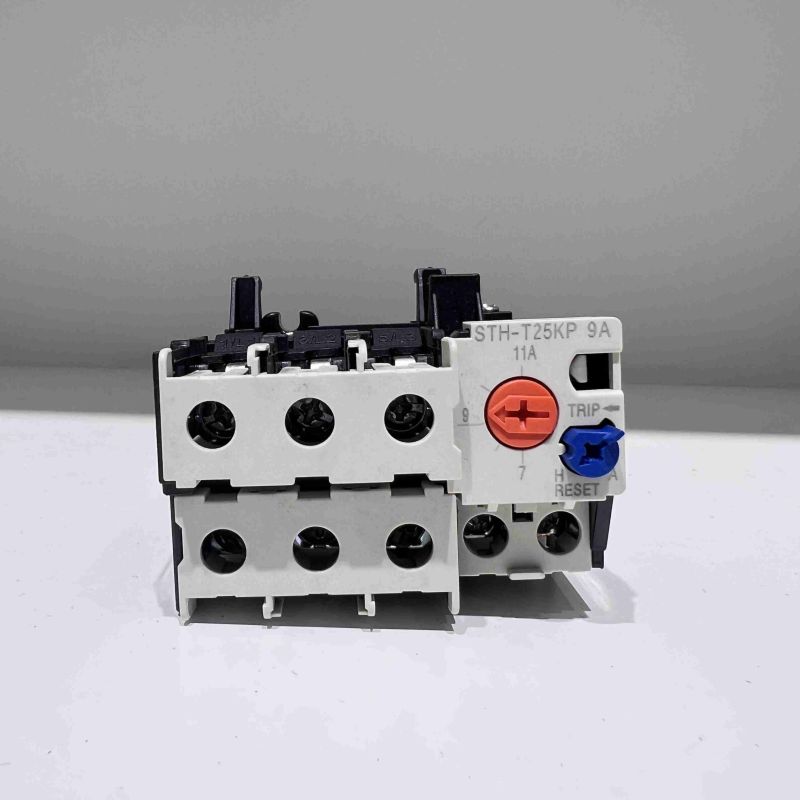

Varastossa oleva terminen ylikuormitusrele TH-T25KP tarjoaa laajan valikoiman jatkuvasti säädettäviä virtoja, jotka ylittävät huomattavasti kiinteät mallit (kuten kattavat yli kymmenen ampeerin ja satojen ampeerien välillä). Käyttäjät voivat asettaa toimintavirran moottorin nimellisvirta-arvoon jatkuvasti ja tarkasti nuppia kiertämällä, mikä saavuttaa parhaan henkilökohtaisen suojausominaisuuksien yhteensovituksen.

Yleensä varustettuna valinnaisilla tai kytkettävillä luokan 10 ja luokan 20 (tai uudempi) toiminnoilla, käyttäjät voivat valita sopivan laukaisukäyrän joustavasti sen mukaan, onko moottori vakiokäynnistys vai raskaan kuormituksen käynnistys, mikä voi välttää käynnistysiskun ja laukaisun ja varmistaa nopean suojan lukitun roottorin ylikuormituksen varalta.

Edistyksellisellä ympäristön lämpötilan kompensointimekanismilla varustettu TH-T25KP Thermal Overload Relay säilyttää vakaat suojaominaisuudet ympäristön lämpötila-alueella -20 °C - +60 °C (tai laajemmalla), välttäen "kausiluonteisen taudin", joka johtuu tavallisten releiden ennenaikaisesta tai viivästyneestä suojauksesta ympäristön lämpötilan muutoksista.

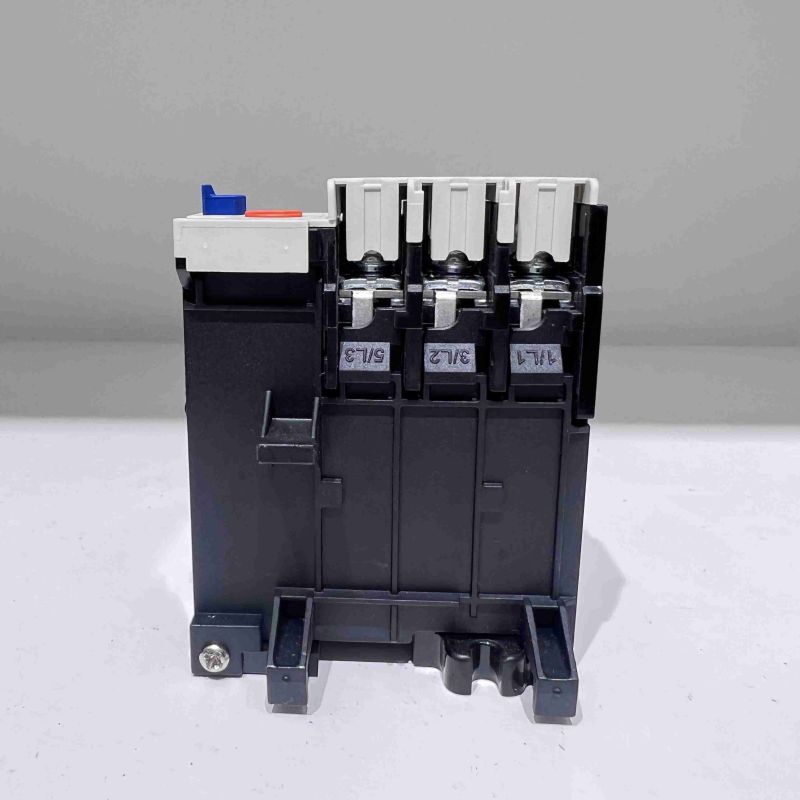

Siinä on itsenäinen pohja-asennus ja se on kytketty kontaktoriin vakioliittimillä suoran kytkemisen sijaan. Tämä malli tarjoaa paremman johdotuksen joustavuuden, voimakkaamman lämmönpoistokyvyn ja helpon yksittäisen huollon ja vaihdon etuna, joten se on ensisijainen valinta vaativiin kaappeihin.

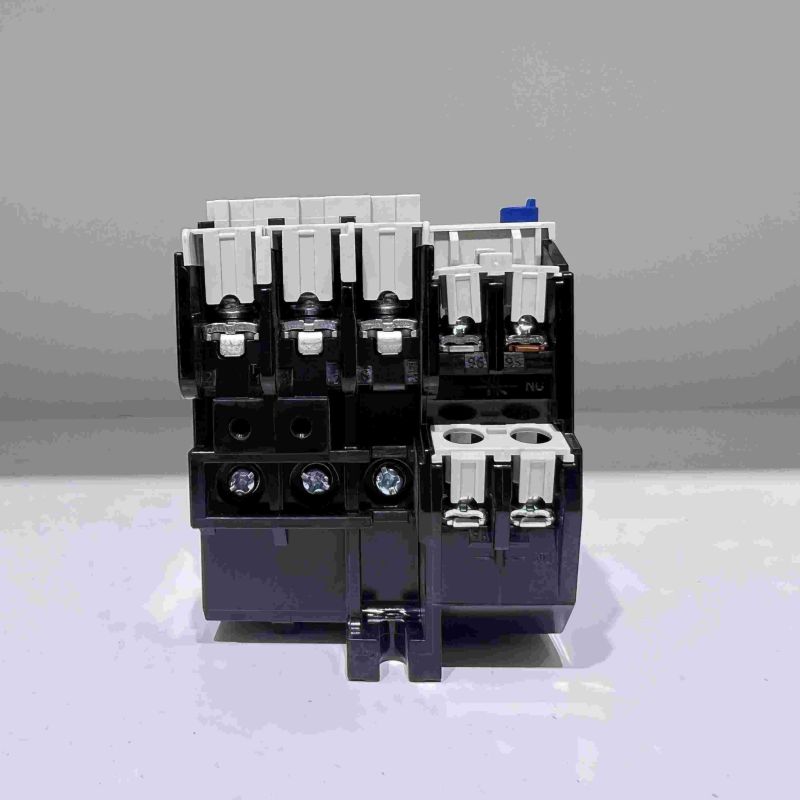

Normaalisti suljettujen (NC-97/98) laukaisukoskettimien lisäksi toimitetaan yleensä ylimääräinen sarja itsenäisiä normaalisti auki (NO-95/96) ja normaalisti suljettuja (NC-97/98) signaalikoskettimia, joita voidaan käyttää ohjaamaan piirilaukaisua ja kaukohälytyksen ilmaisua, mikä täyttää monimutkaiset ohjaus- ja valvontavaatimukset.

Kehys (A)	STH-T18(TH-T18)				STH-T25(TH-T25)				STH-T50(TH-T50)
Sopiva AC-kontaktori	S-M10/12				S-M20/25				S-M35/50
Aux-kosketinrakenne	Manuaalinen tai automaattinen palautus
Säädä aluevalintaa (A)	Valitse (A)		Säädä alue (A)		Valitse (A)		Säädä alue (A)		Valitse (A)	Säädä alue (A)
	0,24A		0,2-0,32		1.3A		1-1,6		29	24-34
	0,35A		0,28-0,42		1.7A		1,4-2,0		35	30-40
	0,5A		0,4-0,6		2.1A		1,7-2,5		42	34-50
	0,7A		0,55-0,85		2,5A		2~3
	0,9A		0,7-1,1		3.6A		2,8-4,4
	1.3A		1-1,6		5A		4~6
	1.7A		1,4-2,0		6.6A		5,2-8
	2.1A		1,7-2,5		9A		7-11
	2,5A		2~3		11A		9-13
	3.6A		2,8-4,4		15A		12-18
	5A		4~6		19A		16-22
	6.6A		5,2-8		22A		18-26
	9A		7-11		29A		24-34
	11A		9-13		35A		30-40
Aux-kosketinrakenne	1a1b(1NO+1NC)
Ulkoasu ja asennusmitta
	Tyyppi				L	W	H	φD
	TH-T25				63	51	81	4.5
