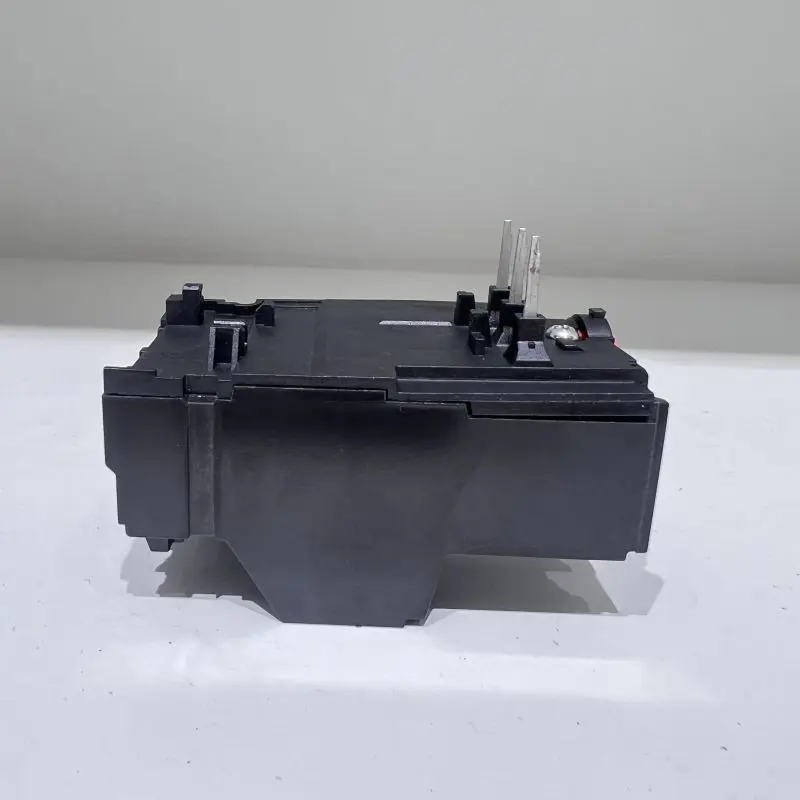

TH-N12 terminen ylikuormitusrele

Teollisuuden sähkönjakelun ja automaation ohjauksen alalla on suuri määrä pieniä ja keskisuuria moottoreita, joiden suojausvaatimukset edellyttävät sekä tarkkuutta ja luotettavuutta että integroinnin ja huollon helppoutta. SPX-tehtaan korkealaatuinen ja CE-sertifioitu TH-N12 Thermal Overload Relay on standardoitu suojamoduuli, joka on suunniteltu vastaamaan tähän laajaan kysyntään. Se ei tavoittele äärimmäisen laajaa aluetta, mutta tarjoaa erittäin kypsän ja tasaisen suojauksen optimoidulla virta-alueella. TH-N12 tarjoaa käyttäjille huolettoman, luotettavan ja helposti hallittavan suojausratkaisun standardoidun käyttöliittymän ja selkeän säätöasteikon ansiosta riippumatta siitä, onko se integroitu uusiin moottorinkäynnistimiin tai käytetty huoltoon ja olemassa olevien järjestelmien vaihtoon.

Ominaisuus

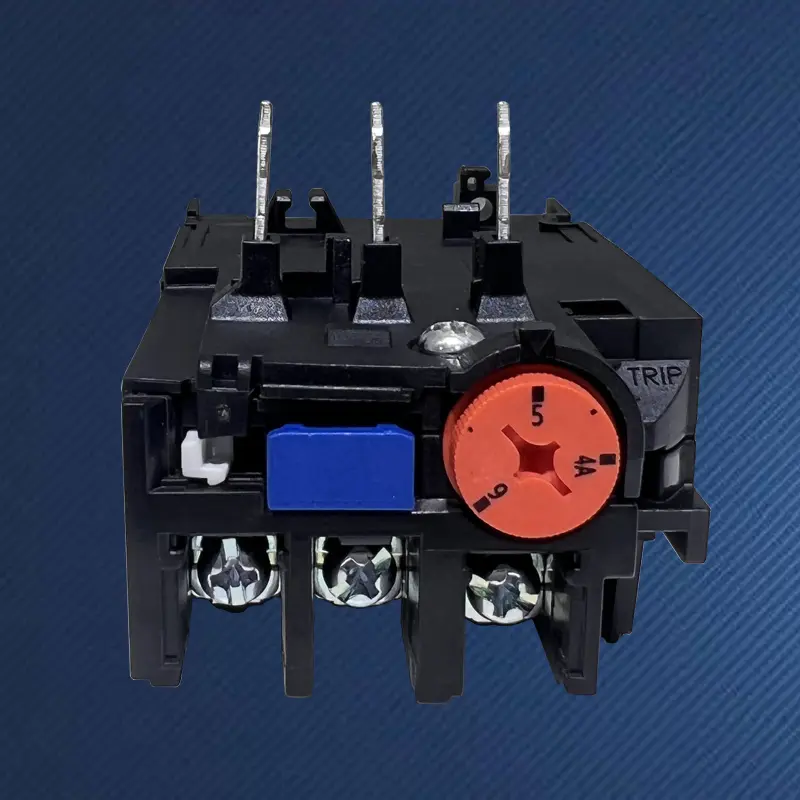

Keskisäätönupissa on selkeä virta-arvo-asteikko, jonka avulla käyttäjät voivat säätää visuaalisesti ja tarkasti moottorin nimellisvirran mukaan. Toiminta on intuitiivinen, mikä vähentää arvailuja ja virheitä virheenkorjausprosessin aikana.
Tuotteen suunnittelussa on laukaisuilmaisinikkuna (yleensä näkyvä värinmuutos) ja manuaalinen nollauspainike, joka tekee laitteen tilan selväksi yhdellä silmäyksellä nopeaa vianmääritystä ja järjestelmän palautusta varten.
Korkealaatuinen SPX TH-N12 Thermal Overload Relay perustuu klassiseen bimetallinauhan lämmitys- ja taivutusperiaatteeseen ja tarjoaa ylikuormitussuojan, joka vastaa moottorin lämpöominaisuuksia. Sisäänrakennettu tasauspyörästön ohjauslevymekanismi varmistaa kyvyn nopeuttaa laukaisuvastetta vaihehäiriöiden ja vakavien kolmivaiheisten epätasapainovirheiden yhteydessä.
Yleensä TH-N12 Thermal Overload Relay, joka on suunniteltu asennettavaksi suoraan pienten AC-kontaktoreiden kanssa saman sarjan tai tiettyjen mallien kanssa, muodostaa kompaktin ja luotettavan sähkömagneettisen käynnistimen, mikä säästää asennustilaa ja kytkentäaikaa.
Laadukkaat mallit sisältävät ympäristön lämpötilan kompensoinnin, joka vähentää ympäristön lämpötilan muutosten vaikutusta bimetallinauhan toimintaominaisuuksiin ja varmistaa TH-N12-lämpöylikuormitusreleen vakauden laajemmalla lämpötila-alueella.
Kuori voi tarjota perussuojan pölyltä ja tahattomalta kosketukselta sisäisille tarkkuusmekanismeille, ja se soveltuu asennettavaksi erilaisiin ohjauskaapeihin.

Pääsovellusskenaariot

TH-N12 sopii pienille ja keskisuurille tehosovelluksille, jotka vaativat luotettavaa suojausta ja rajallista tilaa:
Moottorisuojat pakkauskoneille, pienille kuljettimille, sekoittimille, tuulettimille ja muille laitteille.
Automaattiovien, ilmanvaihtolaitteiden, vesipumppujen jne. yhden koneen ohjaus.
Vakiovarusteena suoritusyksikölle (kontaktorille) PLC:n tai ohjaimen lähtöpäässä.
TH-N12 Thermal Overload Relay, laajalti käytetty yleismalli, käytetään yleisesti korvaamaan vaurioituneita samantyyppisiä lämpöreleitä vanhoissa järjestelmissä.

Lämpörele STH-N12 sopii S-C10/12 AC-kontaktorille

Kehys (A)	STH-N18(TH-N18)		STH-N25(TH-N25)		STH-N50(TH-N50)
Sopiva AC-kontaktori	S-C10/12		S-C21/25		S-C50/95
Aux-kosketinrakenne	Manuaalinen tai automaattinen palautus
Säädä aluevalintaa (A)	Valitse (A)	Säädä alue (A)	Valitse (A)	Säädä alue (A)	Valitse (A)	Säädä alue (A)
	0,24A	0,2-0,32	1.3A	1-1,6	15A	12-18
	0,35A	0,28-0,42	1.7A	1,4-2,0	19A	16-22
	0,5A	0,4-0,6	2.1A	1,7-2,5	22A	18-26
	0,7A	0,55-0,85	2,5A	2~3	29A	24-34
	0,9A	0,7-1,1	3.6A	2,8-4,4	35A	30-40
	1.3A	1-1,6	5A	4~6	42A	34-50
	1.7A	1,4-2,0	6.6A	5,2-8	54A	43-65
	2.1A	1,7-2,5	9A	7-11	67A	54-80
	2,5A	2~3	11A	9-13	82A	65-93
	3.6A	2,8-4,4	15A	12-18	95A	85-105
	5A	4~6	19A	16-22
	6.6A	5,2-8	22A	18-26
	9A	7-11	29A	24-34
	11A	9-13	35A	30-40
Aux-kosketinrakenne	1a1b(1NO+1NC)

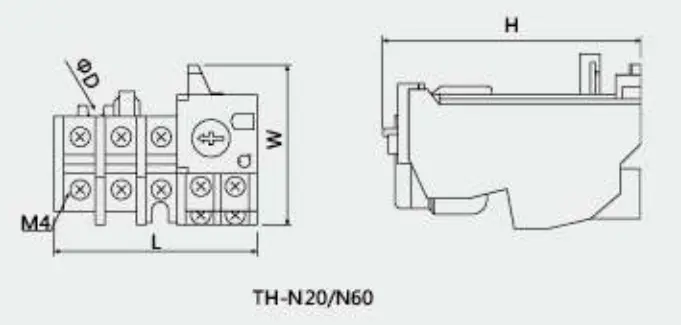

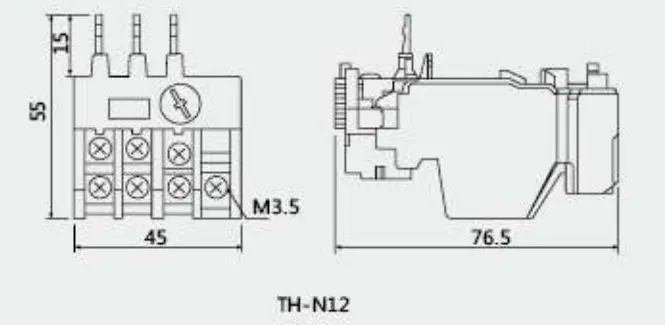

Ulkoasu ja asennusmitta
	Tyyppi		L	W	H	φD
	TH-N20		63	51	79	4.5
	TH-N60		89	57	83.5	4.5
