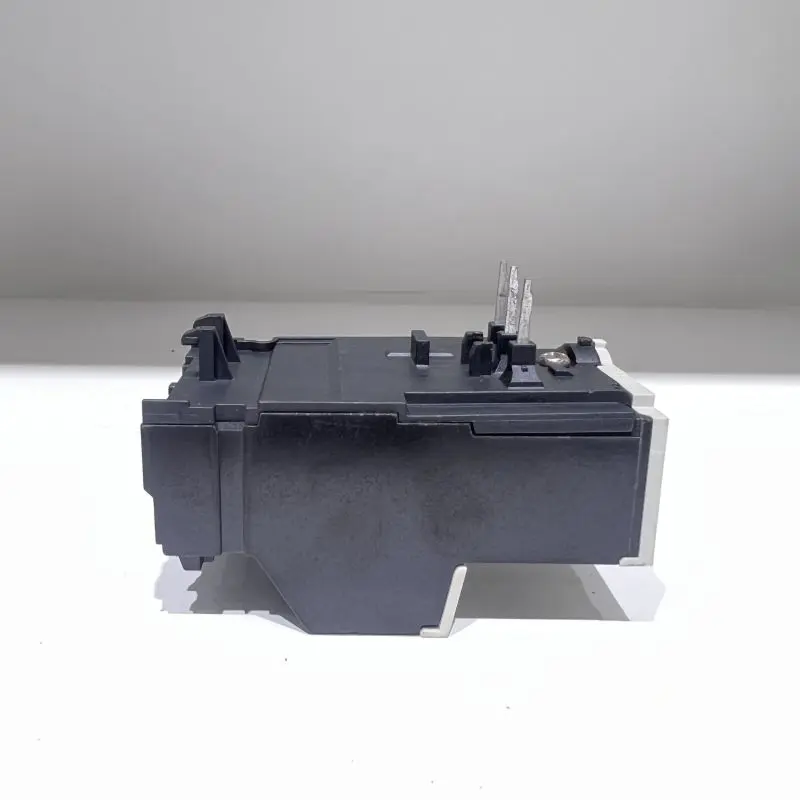

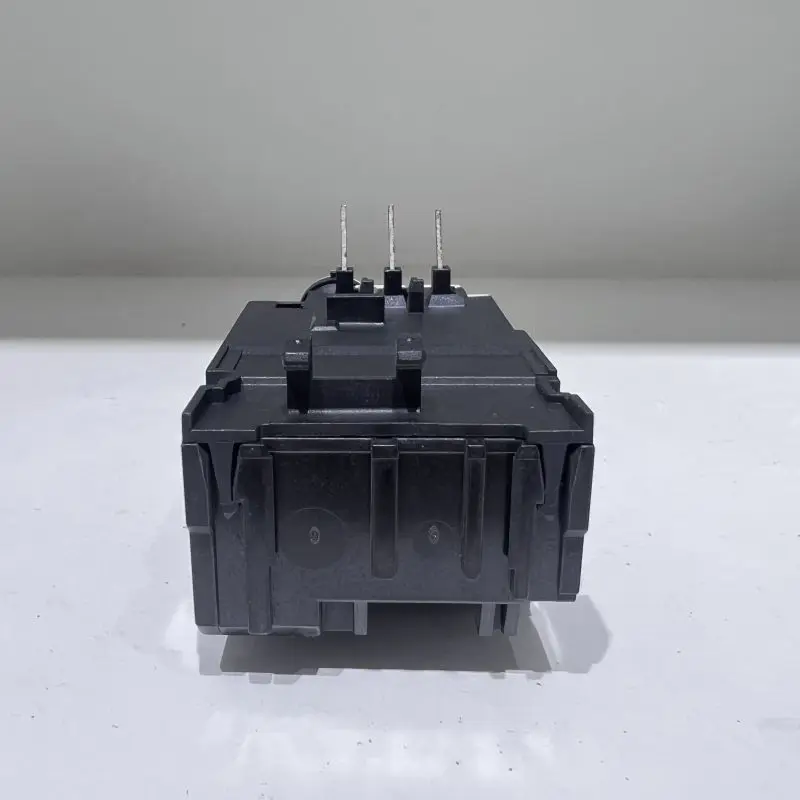

TH-T18 0,35A lämpörele

Automaatioinstrumenteissa, tarkkuuskäytöissä ja pienissä laitteissa on suuri määrä kolmivaiheisia mikromoottoreita, joiden teho on vain muutama sata wattia. Näiden moottoreiden nimellisvirta on erittäin pieni (yleensä alle 1 A), ja yleiskäyttöisten lämpöreleiden suojakäyrä tällä alueella ei useinkaan ole riittävän tarkka tehokkaan suojan saavuttamiseksi. SPX kestävä TH-T18 0,35A lämpörele on ammattimainen ratkaisu, joka on suunniteltu tällaisiin pieniin virtasovelluksiin. Se saavuttaa korkean herkkyyden ja vakauden suojan 0,35 A virralla bimetallisten levymateriaalien, lämmityselementtien ja toimintamekanismien miniatyrisoinnin ja tarkkuuden ansiosta, mikä täyttää mikromoottoreiden erityissuojauksen aukon.

Ominaisuudet:

SPX-tehtaan korkealaatuiselle TH-T18 0,35 A:n lämpöreleelle on tehty erityinen lämpömekaaninen rakenteellinen optimointi, jotta voidaan käsitellä pienten, noin 0,35 A:n virtojen synnyttämää heikkoa lämpöä. Näin varmistetaan, että bimetallinauha voi tuottaa riittävän ja tarkan muodonmuutoksen, jolloin käänteisaikasuojaustoiminto laukeaa luotettavasti jopa pienissä ylikuormituksissa (kuten 1,1 kertaa In), välttäen suojaavia kuolleita kulmia.

TH-T18 varmistaa erittäin korkean suojaominaisuuksien yhdenmukaisuuden tuotteiden välillä tarkkojen valmistusprosessien avulla, jopa mikromittakaavassa, jossa virran vaihtelut mikroampeeritasolla voivat vaikuttaa suojapisteisiin, mikä tekee siitä sopivan massakäyttöön standardoiduissa mikrolaitteissa. Erinomainen koko, se voidaan liittää suoraan mikro-AC-kontaktoreihin (kuten 9A~12A-moottori) ja muodostaa erittäin kompaktin tilansäästimen.

Etu:

Räätälöity TH-T18 0,35A lämpörele puhtaana sähkömekaanisena suojakomponenttina ei vaadi ulkoista virtalähdettä ja on täysin herkkä jännitteen vaihteluille, harmonisille ja sähkömagneettisille häiriöille ohjausjärjestelmissä. Se voi toimia vakaasti myös monimutkaisissa mikrojärjestelmissä, jotka saavat virran taajuusmuuttajasta tai kytkentävirtalähteestä.

Vaikka toimintamekanismi on pieni, se on silti varustettu selkeillä manuaalisilla nollauspainikkeilla ja laukaisumerkinnöillä, jotka helpottavat tilan tunnistamista ja vian kuittausta tiheästi asennetuissa mikro-ohjausyksiköissä.

Lämpörele STH-T18 sopii S-M10/20 AC-kontaktorille

Kehys (A)	STH-T18(TH-T18)		STH-T25(TH-T25)				STH-T50(TH-T50)
Sopiva AC-kontaktori	S-M10/12		S-M20/25				S-M35/50
Aux-kosketinrakenne	Manuaalinen tai automaattinen palautus
Säädä aluevalintaa (A)	Valitse (A)	Säädä alue (A)	Valitse (A)		Säädä alue (A)		Valitse (A)	Säädä alue (A)
	0,24A	0,2-0,32	1.3A		1-1,6		29	24-34
	0,35A	0,28-0,42	1.7A		1,4-2,0		35	30-40
	0,5A	0,4-0,6	2.1A		1,7-2,5		42	34-50
	0,7A	0,55-0,85	2,5A		2~3
	0,9A	0,7-1,1	3.6A		2,8-4,4
	1.3A	1-1,6	5A		4~6
	1.7A	1,4-2,0	6.6A		5,2-8
	2.1A	1,7-2,5	9A		7-11
	2,5A	2~3	11A		9-13
	3.6A	2,8-4,4	15A		12-18
	5A	4~6	19A		16-22
	6.6A	5,2-8	22A		18-26
	9A	7-11	29A		24-34
	11A	9-13	35A		30-40
Aux-kosketinrakenne	1a1b(1NO+1NC)
Ulkoasu ja asennusmitta
	Tyyppi		L	W	H	φD
	TH-T25		63	51	81	4.5
