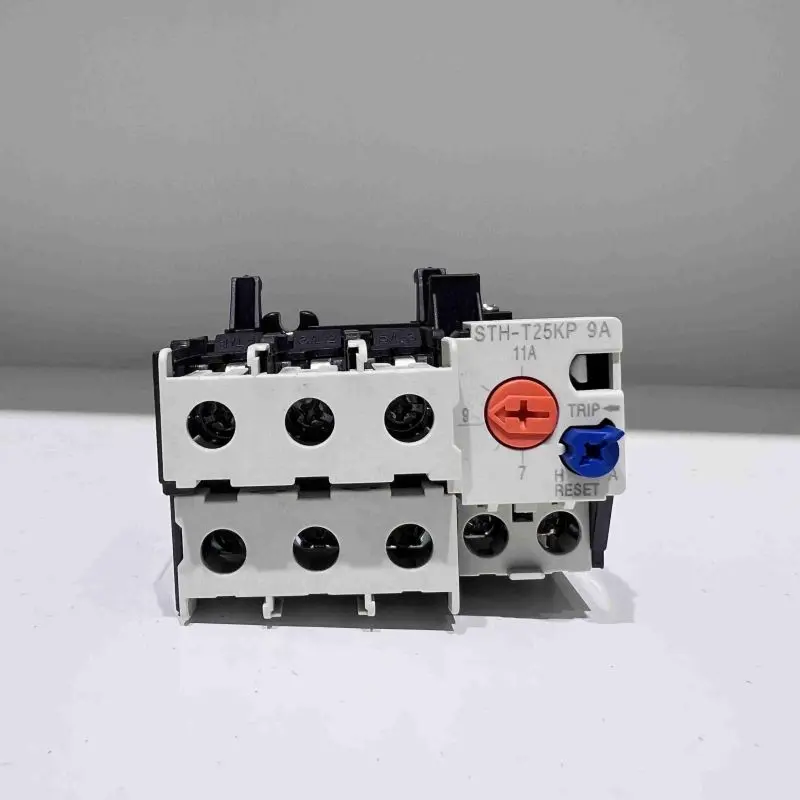

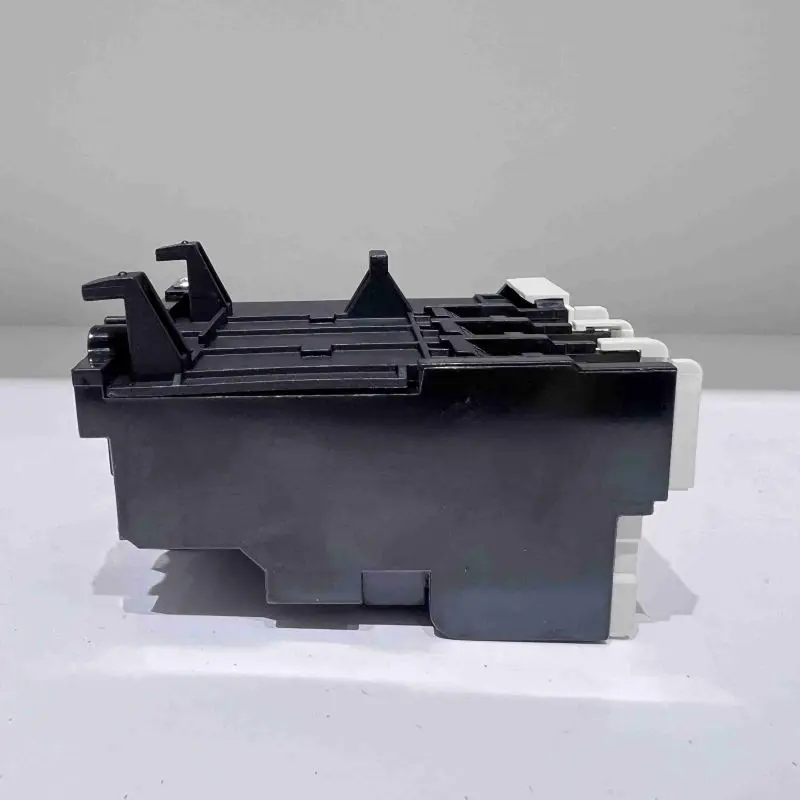

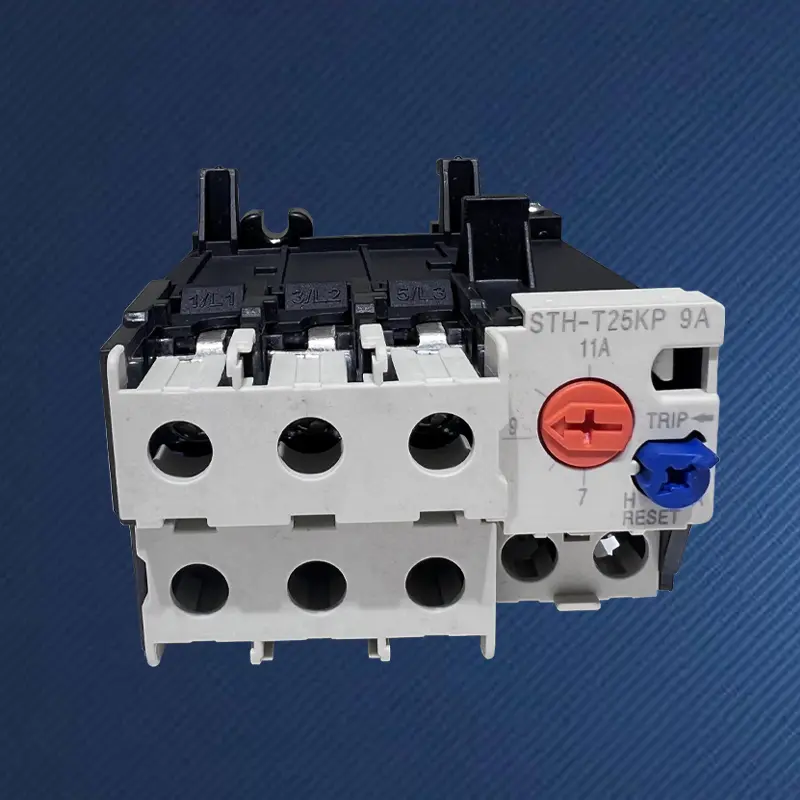

Terminen ylikuormitusrele TH-T25 18A

Moottorisuojauksen maailmassa universaali säädettävyys tarkoittaa joustavuutta, mutta se tuo mukanaan myös virheenkorjauksen monimutkaisuuden ja epäjohdonmukaisten parametrien riskin. China SPX Thermal Overload Relay TH-T25 18A menee päinvastaiseen suuntaan. Se ei ole laajasti säädettävä työkalu, vaan "turvatunnuskortti" tarkasti valettu 18A moottorin nimellisvirralle. Tehtaalla lopullinen kalibrointi suoritetaan sen ydinsuojausparametrin -18A asetetulla virralla, mikä varmistaa, että jokainen tuote pystyy tarjoamaan parhaan mahdollisen suojan kyseisen tehotason moottoreille. Se edustaa tehokasta suunnittelufilosofiaa, joka pyrkii standardointiin, johdonmukaisuuteen ja helppokäyttöisyyteen.

Etu:

Tuote on syväkalibroitu noin 18A valmistusprosessissa, ja bimetallinauhan lämpöominaisuudet ja irrotusmekanismin mekaaninen sovitus ovat saavuttaneet optiminsa tässä vaiheessa. Käyttäjien ei tarvitse tehdä säätöjä paikan päällä, mikä eliminoi pohjimmiltaan epätarkan manuaalisen kalibroinnin aiheuttamat ennenaikaiset tai viivästyneet suojatoimenpiteet.
Täydellisten laitteiden tai eräprojektien valmistuksessa varastossa olevan lämpöylikuormitusreleen TH-T25 18A käyttö voi tehdä kaikkien samantehoisten moottoreiden suojaominaisuuksista erittäin yhdenmukaiset, mikä parantaa koko järjestelmän standardointia ja luotettavuutta.
18 A asetusvirta vastaa tarkasti yleistä kolmivaihemoottorin tehoaluetta 7,5 kW - 9 kW 380 V jännitteellä, joten se on ihanteellinen kumppani monille puhaltimille, vesipumpuille ja keskikokoisille mekaanisille käyttömoottoreille.
Thermal Overload Relay TH-T25 18A lämpöelementin lämpökapasiteetti ja lämmönpoistomalli on optimoitu tämän virtatason moottoreiden lämmitysominaisuuksiin, mikä voi realistisemmin simuloida moottorin käämien lämpötilan nousua ylikuormituksen, toistuvan käynnistyksen ja muiden työolosuhteiden alaisena.
Insinöörien ja asentajien ei tarvitse tarkastella käyräkaavioita tai käyttää ruuvimeisseliä säätämiseen, he voivat asentaa johdot suoraan, mikä säästää huomattavasti virheenkorjausaikaa ja vähentää inhimillisiä virheitä.

Tyypillisiä sovellusskenaarioita

Sydänsuojaus 7,5kW-9kW kiertovesipumpuille ja syöttövesipumpuille.
Ylikuormitussuoja pienille ilmakompressoreille, käyttöhihnamoottoreille ja sekoitussekoittimille.
Tehonsuojausyksikkö keskikokoisille fan coil-yksiköille ja raitisilmayksikön puhaltimille.
Laitevalmistaja käyttää lämpöylikuormitusrelettä TH-T25 18A standardoituna, virheenkorjausvapaana suojakomponenttina yhdessä kiinteän tehon malleistaan.

Lämpörele STH-T25 sopii S-M20/25 AC-kontaktorille

Kehys (A)	STH-T18(TH-T18)		STH-T25(TH-T25)				STH-T50(TH-T50)
Sopiva AC-kontaktori	S-M10/12		S-M20/25				S-M35/50
Aux-kosketinrakenne	Manuaalinen tai automaattinen palautus
Säädä aluevalintaa (A)	Valitse (A)	Säädä alue (A)	Valitse (A)		Säädä alue (A)		Valitse (A)	Säädä alue (A)
	0,24A	0,2-0,32	1.3A		1-1,6		29	24-34
	0,35A	0,28-0,42	1.7A		1,4-2,0		35	30-40
	0,5A	0,4-0,6	2.1A		1,7-2,5		42	34-50
	0,7A	0,55-0,85	2,5A		2~3
	0,9A	0,7-1,1	3.6A		2,8-4,4
	1.3A	1-1,6	5A		4~6
	1.7A	1,4-2,0	6.6A		5,2-8
	2.1A	1,7-2,5	9A		7-11
	2,5A	2~3	11A		9-13
	3.6A	2,8-4,4	15A		12-18
	5A	4~6	19A		16-22
	6.6A	5,2-8	22A		18-26
	9A	7-11	29A		24-34
	11A	9-13	35A		30-40
Aux-kosketinrakenne	1a1b(1NO+1NC)

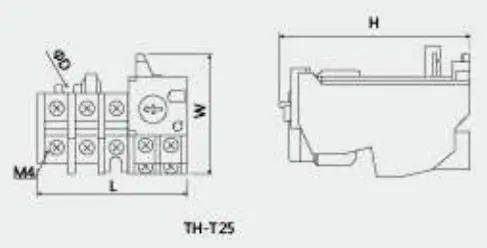

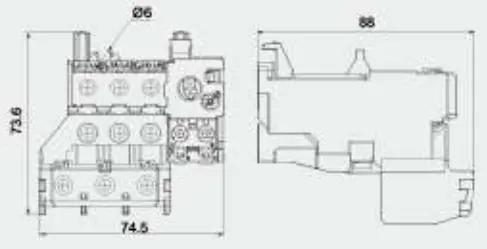

Ulkoasu ja asennusmitta
	Tyyppi		L	W	H	φD
	TH-T25		63	51	81	4.5
