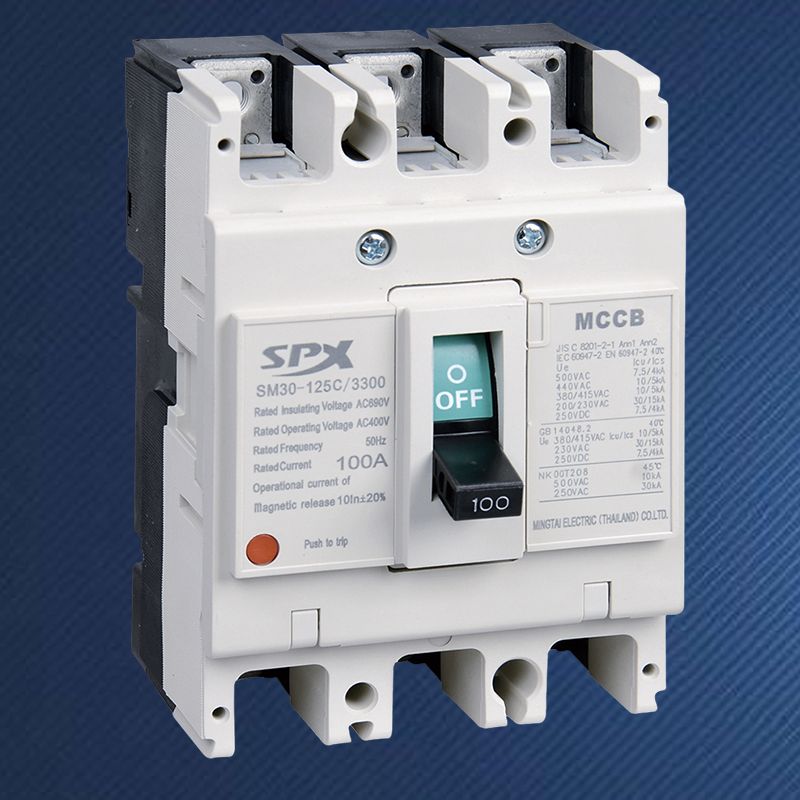

Pienjännitevalettu kotelokatkaisinon erittäin tärkeä suojalaite nykyaikaisessa sähkönjakelujärjestelmässä. Se integroi manuaalisen ohjaustoiminnon ja automaattisen suojaustoiminnon, joka ei ainoastaan takaa toiminnan joustavuutta, vaan myös sähkön turvallisuuden. Sen toimintaperiaate perustuu pääasiassa piirin sähköisten parametrien reaaliaikaiseen seurantaan, ja se katkaisee piirin nopeasti epänormaaleissa olosuhteissa, kuten ylikuormitus, oikosulku, alijännite jne.cur.
Yhteydenottojärjestelmä:vastaa virran johtamisesta normaaleissa olosuhteissa ja piirin nopeasta katkaisemisesta laukaisun yhteydessä.
Valokaarisammutusjärjestelmä:Käytetään analyysin aikana syntyneen valokaaren sammuttamiseen ja laitevaurioiden estämiseen.
Toimintamekanismi:manuaalinen tai sähköinen sulkeminen ja avaaminen, yleensä vapaalaukaisumekanismi.
Julkaisu:käytetään havaitsemaan vikoja ja laukaisemaan laukaisun, yleisiä tyyppejä ovat termomagneettiset (bimetalli ylikuormitussuojaan, sähkömagneettinen käämi oikosulkusuojaukseen) tai elektroniset (muuntajan näytteenoton kautta, mikroprosessoriohjaus).
Kotelo:tarjoaa eristystä, suojaa ja rakenteellista tukea, yleensä valettu korkean dielektrisen lujuuden materiaaleista.
Normaali toiminta:Turvallisissa kuormitusolosuhteissa pääkosketin pysyy kiinni, virta kulkee edelleen normaalisti ja vapaalaukaisumekanismi on lukitussa asennossa.
Ylikuormitussuoja:kun piirin ylikuormitus tapahtuu ja kestää tietyn ajan, lämpölaukaisulaitteen bimetalli kuumennetaan ja taivutetaan laukaisumekanismin työntämiseksi toimimaan, ja sen toiminta-aika on kääntäen verrannollinen ylikuormitusvirtaan.
Oikosulkusuojaus:Kun oikosulku tapahtuu, virta nousee jyrkästi (yleensä 10-12 kertaa nimellisvirta), ja magneettisen vapautuksen sähkömagneettinen käämi kehittää tarpeeksi magneettista voimaa houkuttelemaan ankkuria välittömästi, ja iskunvapaa vapautusmekanismi toteuttaa millisekunnin nopean katkaisun.
Valinnainen alijännitesuoja:alijännitteen vapautuskäämi on kytketty rinnan virransyöttöpuolella. Kun verkkojännite on pienempi kuin asetettu arvo, sen ankkuri vapauttaa ja laukaisee mekanismin.
Kaaren sammutusprosessi:kosketusanalyysi tuottaa välittömästi kaaren, kaarisammutusverkko jaetaan, jäähdytetään ja venytetään, nopeuttaa ionien rekombinaatiota niin, että kaari sammuu nopeasti ja palauttaa eristyksen lujuuden.
Nykyaikaiset katkaisijaton käytetty laajalti sähköisen julkaisun kautta nykyinen muuntaja reaaliaikainen seuranta kunkin vaiheen nykyinen, ja asettaa arvo vertailuun. Kun poikkeavuus havaitaan, mikroprosessori lähettää signaalin elektronisen laukaisuelementin ohjaamiseksi, joka saa käyttömekanismin toimimaan. Tällä menetelmällä on suurempi tarkkuus, monipuolisemmat toiminnot, ja se voi toteuttaa tiedonsiirron ja kauko-ohjauksen.
Aseta ylikuormitus, oikosulku, alijännite ja muu suoja yhdessä.
Korkea murtokyky, säädettävä toiminta-arvo, hyvä selektiivisyys.
Turvallinen ja kätevä käyttö, tukee usein manuaalista ja kauko-ohjausta.
Kompakti rakenne, helppo asennus ja huolto.
