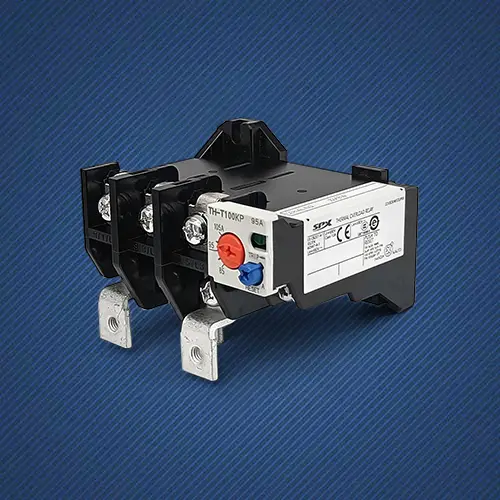

Terminen ylikuormitusrele

Ammattimaisena valmistajana SPX haluaa tarjota sinulle korkealaatuista Thermal Overload Relaya.

Sähkömoottoreiden lukuisista vioista pitkäaikaisen ylikuormituksen aiheuttama ylikuumeneminen ja käämien eristyksen vanheneminen on yleisin ja kumuloituva vauriomuoto. SPX:n korkealaatuinen Thermal Overload Relay on syntynyt tätä tarkoitusta varten. Se on kuin uskollinen tallennin, joka jatkuvasti "tunnistaa" ja "muistaa" moottorin lämmitystilan sisäisten bimetallilevyjen kautta. Sen suojausominaisuudet vastaavat täydellisesti moottorin lämpökäyrää. Kun lievä ylikuormitus kestää pitkään tai tapahtuu hetkeksi vakava ylikuormitus, se antaa ajoissa laukaisukäskyn katkaistakseen virransyötön ja antaakseen suojan ennen kuin moottori saavuttaa vaarallisen lämpötilan. Tämä on fyysisiin periaatteisiin perustuva suojaava älykkyys, suora, luotettava ja ei vaadi ulkoista virtalähdettä.

Räätälöidyn Thermal Overload Releen bimetallinen ydinelementti joutuu muodonmuutokseen virran tuottaman lämmön vuoksi, mikä simuloi suoraan moottorin käämin lämmitys- ja jäähdytysprosessia. Suojausominaisuudet (virta-aikasuhde) ovat erittäin yhdenmukaisia ​​moottorin lämpötoleranssin kanssa, ja se on olennainen "analoginen" suojaus.

Mitä suurempi ylikuormitusvirta, sitä enemmän lämpöä syntyy, sitä nopeampi on bimetallinauhan taivutusnopeus ja sitä lyhyempi laukaisuaika. Tämä luontainen fyysinen käänteisaikaominaisuus voidaan saavuttaa ilman monimutkaisia ​​piirejä, ja se on erittäin vakaa.

Pitkään 105–120 %:n nimellisvirralla toimivien sähkömoottoreiden "aliterveessä" tilassa elektroniset suojat voidaan jättää huomiotta asetusten tai häiriöiden vuoksi, mutta Thermal Overload Relay -releen lämmönkertymävaikutus voi varmistaa sen lopullisen toiminnan ja estää hitaan eristyksen rappeutumisen.

Kun tapahtuu vaihekatkos tai vakava kolmivaihevirran epätasapaino, kaksivaiheisen käämin virta kasvaa jyrkästi. Terminen ylikuormitusrele voi nopeuttaa toimintaansa ja tarjota tehokkaan suojan vaihevikoja vastaan ​​sisäisen differentiaaliohjauslevymekanismin tai kolmivaiheisten bimetallilevyjen yhdistelmävaikutuksen avulla.

Passiivinen toiminta, ei tarvetta lisävirtalähteelle; Rakenne on tukeva, käyttöikä pitkä ja hankinta- ja ylläpitokustannukset ovat huomattavasti alhaisemmat kuin elektronisilla suojalaitteilla.

Ei herkkä jännitteen vaihteluille, hetkellisille jännitteille ja sähköverkon sähkömagneettisille häiriöille. Teollisuuskohteissa, joissa on pölyä, kosteutta ja suuria lämpötilaeroja, termodynaamisiin periaatteisiin perustuvat ylikuormitusreleet osoittavat usein parempaa vakautta kuin tarkkuuselektroniikkalaitteet.

Sovellus:

Vakio ylikuormitussuoja kolmivaiheisille asynkronisille moottoreille, jotka käynnistyvät suoraan, kuten puhaltimille, vesipumpuille, kompressoreille ja kuljetinhihnoille.

Thermal Overload Relay tarjoaa kustannustehokkaimman suojan tilanteissa, joissa monimutkaista tiedonsiirtoa ja parametrien valvontaa ei tarvita.

Mekaanisten rakenteiden luotettavuus työpajoissa, joissa on tärinää, korkeita lämpötiloja, paljon pölyä tai sähkömagneettisia häiriöitä, korostaa sen etuja.

Terminen ylikuormitusrelettä käytetään varaosana korvaamaan samanlaisia ​​tuotteita ja ylläpitämään järjestelmän yhdenmukaisuutta ja yhteensopivuutta.
