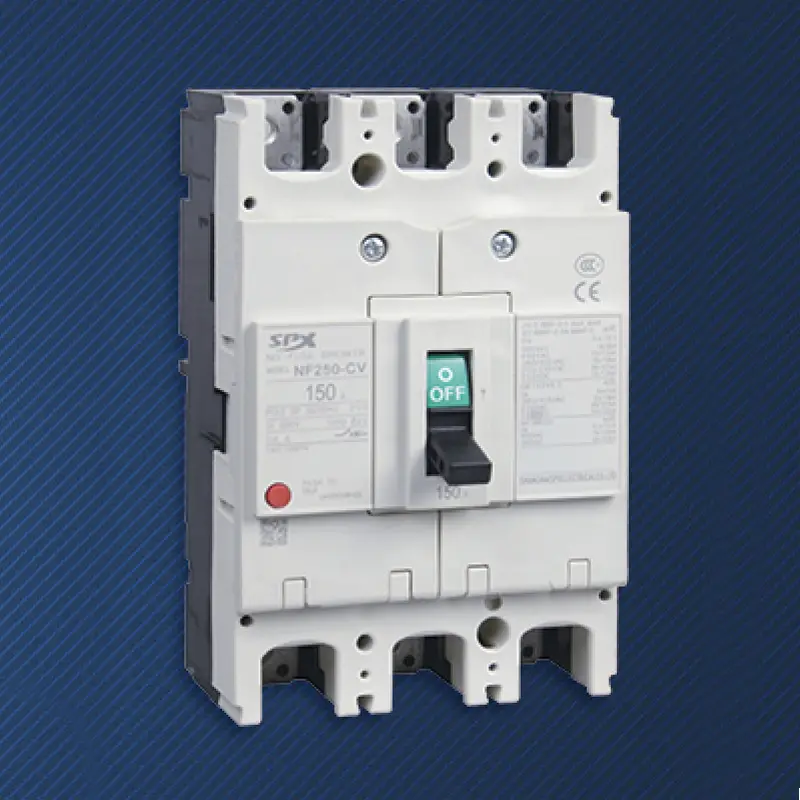

3P 200A Molded Case Circuit Breaker MCCB

Monimutkaisissa jakeluverkoissa 200 A virtasolmut yhdistävät usein pääjakokaapin useilla suurilla haarakuormilla tai suojaavat suoraan kriittisiä tuotantolaitteita. SPX-tehtaan korkealaatuinen 3P 200A Molded Case Circuit Breaker MCCB on suunniteltu kantamaan tämä vastuu. Se ei ole vain piirin on-off-kytkin, vaan myös ydinsuoritusyksikkö porrastettujen ja selektiivisten suojausstrategioiden toteuttamiseksi jakelujärjestelmässä. Sen ylivoimainen suorituskyky ja säädettävyys verrattuna minikatkaisimiin sekä suotuisammat ominaisuudet kuin runkokatkaisijat, se on onnistuneesti saavuttanut tasapainon suojauksen suorituskyvyn, järjestelmän koordinoinnin ja kustannusten välillä, ja se on korvaamaton runkokomponentti nykyaikaisessa jakelusuunnittelussa.

Etu

Elektronisella vapautuslaitteella varustettu 3P 200A Molded Case Circuit Breaker MCCB -malli tukee pitkää viivettä, lyhyttä viivettä ja välitöntä kolmivaiheista suojausta. Asettamalla lyhyen viiveajan ja virran arvon tarkasti, voidaan varmistaa täydellinen valikoiva yhteistyö alemman tason katkaisijan kanssa, eristää vain viallinen piiri vian sattuessa ja varmistaa jatkuva virransyöttö järjestelmän muihin osiin.

Sekä lämpömagneettisia että elektronisia ylikuormitussuojausasetuksia voidaan säätää, jolloin insinöörit voivat sovittaa tarkasti todellisen kaapelin virransiirtokapasiteetin ja kuormitusominaisuudet, välttäen väärinkäytökset ja optimoivat suojavaikutukset.

Räätälöity 3P 200A Molded Case Circuit Breaker MCCB tarjoaa enintään 35 kA - 50 kA oikosulkukatkaisukapasiteetin, joka voi luotettavasti katkaista mahdolliset oikosulkuviat keskikokoisissa jakelujärjestelmissä ja suojata tehokkaasti ylä- ja alavirran sähkölaitteita.

On kätevää asentaa apukoskettimet, hälytyskoskettimet, shunttivapautus, alijännitteen vapautus jne., jotta voidaan vastata erilaisiin tarpeisiin, kuten tilan ilmaisu, kaukosäädin ja järjestelmän lukitus.

Sovellus

Tehdaspajan jakelukaapissa 3P 200A Molded Case Circuit Breaker MCCB toimii pääjakelukytkimenä tietylle alueelle tai tuotantolinjalle.
3P 200A Molded Case Circuit Breaker MCCB:tä käytetään verkkoon liittämiseen ja vedenkäsittelyn, tietoliikenteen tukiasemien ja keskikokoisten aurinkosähköinvertterien lähtöliittimien suojaamiseen.

SPX SM50-250 -sarjan valetun kotelon katkaisijan MCCB-parametri

Kehys (A)		SM50-250 (NF-CV)
Nimellisvirta In(A)		100, 125, 140, 150, 160, 175, 200, 225, 250
Nimellisjännite (V)		AC 400V
Nimelliseristysjännite (V)		AC 690V
Napojen lukumäärä		3			4
Rajoitettu katkaisukyky		C	S	H	C	S	H
Oikosulun keskeytyskapasiteetti (kA) AC400V		18	30	50	18	30	50
Käytä oikosulkua (kA) AC400V		9	15	25	9	15	25

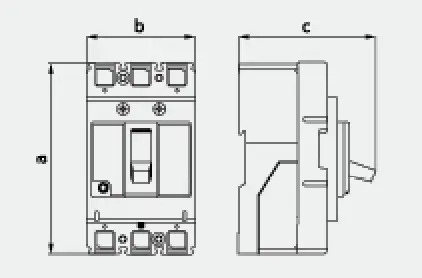

Profiilikuva
	a	165			165
	b	105			140
	c	90			90

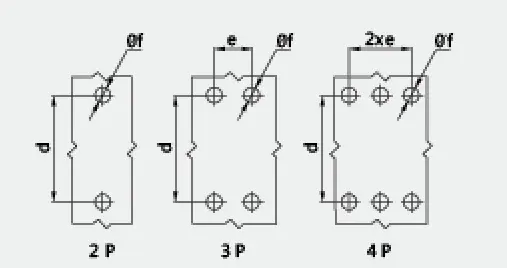

Asennuskuva
	d	126			126
	e	35			35
	f	5			5
Koneen käyttöikä		4000
Sähköinen käyttöikä		2000
Sähkökäyttöinen laite (MD)		●
Extemal pyörivä kahva		●
Automaattinen laukaisulaite		Lämpömagneettinen
