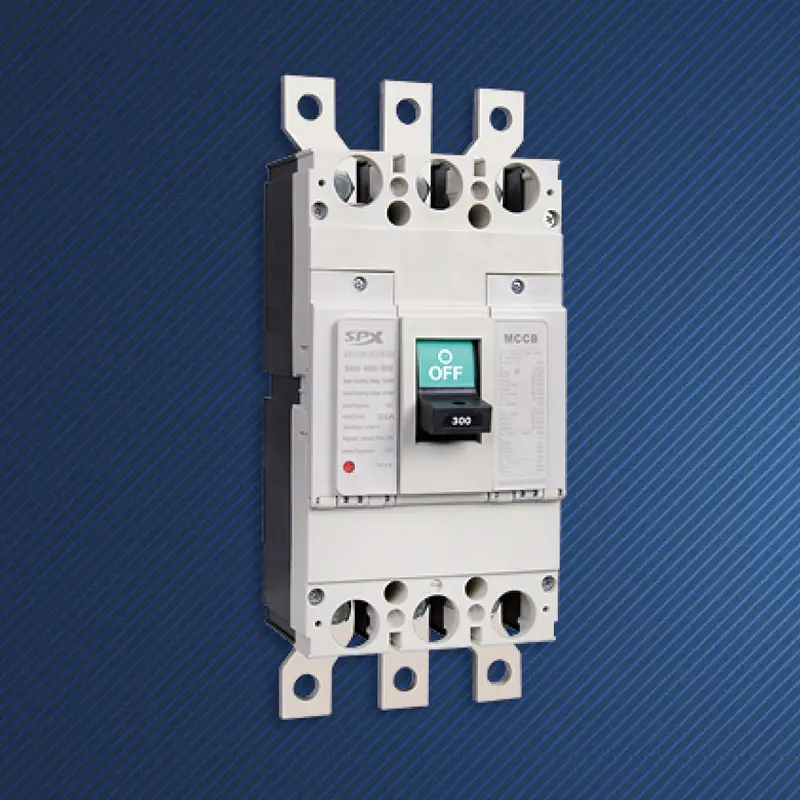

3P 300A elektroninen valettu kotelon katkaisija

Jakelujärjestelmän pyramidin huipulla 300 A virta kuljettaa koko alueen tai ydinlaitteiston elinvoimaa. Perinteiset suojausjärjestelmät eivät enää pysty tasapainottamaan suojauksen tarkkuutta, järjestelmän valikoivuutta ja johtamisen älykkyyttä. SPX korkealaatuinen 3P 300A Electronic Molded Case Circuit Breaker on tähän tarkoitukseen syntynyt innovaattori. Se ei ole vain kytkin, joka laukeaa vian sattuessa, vaan myös paikallinen älykäs yksikkö, joka yhdistää erittäin tarkan tunnistuksen, ohjelmoitavan logiikan ja tiedonvaihdon. Se merkitsee koteloitujen katkaisijoiden siirtymistä analogisesta mekaanisesta aikakaudesta digitaaliseen älykkääseen aikakauteen, ja siitä tulee keskeinen älykäs solmu luotettavien, läpinäkyvien ja tehokkaiden jakeluverkkojen rakentamisessa.

Ominaisuus

Mukautetun 3P 300A:n elektronisen valettu kotelon katkaisija antaa käyttäjille mahdollisuuden asettaa tarkasti suojavirran arvot ja ajat ylikuormituksen pitkälle viiveelle (Ir), oikosulun oikosulkuviiveelle (Isd) ja hetkelliselle (Ii) laajalla alueella elektronisen vapautusyksikön (ETU) avulla. Tämä joustavuus mahdollistaa sen, että se sopii erilaisten kuormien, kuten muuntajien, virtakiskojen ja suurten moottoreiden, ominaisuuksiin.
Ainutlaatuinen lyhytaikaviiveen suojaustoiminto asettamalla manuaalisesti lyhyen aikaviiveen (kuten 0,1-0,4 sekuntia) varmistaa, että oikosulkutapauksessa kaukopäässä vain vikakohtaa lähinnä oleva alemman tason katkaisija toimii samalla kun virtataso pysyy suljettuna, jolloin saavutetaan täysin selektiivinen suojaus ja minimoidaan suuret sähkökatkot.
Integroitu säädettävä maavuotovirtasuoja (G-toiminto) estää tehokkaasti sähköpalot tai sähköiskut, jotka johtuvat eristysvaurioista. 3P 300A Electronic Molded Case Circuit Breaker tarjoaa turvallisuusulottuvuuden, jota perinteisillä katkaisimilla ei ole.
Varoitussignaali voidaan antaa ennen kuin todellinen ylikuormitus saavuttaa laukaisukynnyksen. Sen "lämpömuisti"-toiminto voi simuloida moottorin lämmönkertymisprosessia, mikä tarjoaa kohtuullisemman suojan toistuvissa käynnistysolosuhteissa.
Se voi tallentaa useaan otteeseen viime aikoina lauenneet viat (ylikuormitus, oikosulku, maadoitus jne.), vikavaiheen ja virran arvon toiminnan aikana, mikä tarjoaa avaintiedot nopeaa vikadiagnoosia varten.
Saatavilla on vakio- tai valinnaisia ​​tietoliikennemoduuleja (kuten Modbus, Profibus) reaaliaikaisten täyden tehon parametrien, kuten kolmivaihevirran, jännitteen, tehon, tehokertoimen ja sähköenergian lataamiseen, mikä mahdollistaa jakelujärjestelmän digitaalisen valvonnan.

Sovellus

Pääsuojakytkimenä tarkkuusilmastointiin, UPS-tuloon/lähtöön ja korkeajännitteiseen tasavirtalähteeseen tietokonehuoneessa ja niiden energiankulutuksen valvontaan.
Pienjännitepuolen lähtökytkimenä konepajan pääjakokaappiin tai pääjohdoksi tiheiden väyläkanavien suojaamiseen.
3P 300A Electronic Molded Case Circuit Breaker tarjoaa älykkään suojan ja ohjauksen suurille vesipumpuille, puhaltimille, kompressoreille ja keskusjäähdytysyksiköille, joiden teho on alle 250 kW.
3P 300A:n elektroninen valettu kotelovirtakatkaisija pienjännitteisille päätulolinjoille tai tärkeille osiojakeluille suurissa ostoskeskuksissa, sairaaloissa ja lentokentillä. Se mahdollistaa energianhallinnan ja kysynnän hallinnan.

SPX SM30-400 -sarjan valetun kotelon katkaisijan MCCB-parametri

Kehys (A)		SM30-400 (NF-CW)						Käyttöominaisuudet
Nimellisvirta in(A)		250、300、315、350、400
Nimellisjännite (V)		AC 400V
Nimelliseristysjännite (V)		AC 690V
Napojen lukumäärä		3			4
Rajoitettu katkaisukyky		C	S	H	C	S	H
Oikosulku katkaisupiiri (kA) AC400V		25	35	50	25	35	50
Käytä oikosulkua (kA) AC400V		15	20	25	15	20	25

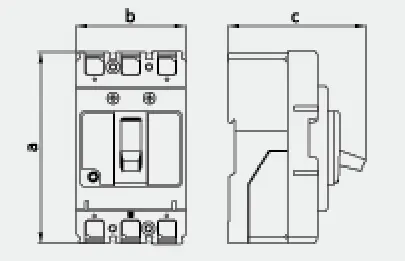

Profiilikuva
	a	258			258
	b	140			185
	c	153			153
Asennuskuva
	d	195			195
	e	45			45
	f	8			8
Koneen käyttöikä		4000
Sähköinen käyttöikä		1500
Sähkökäyttöinen laite (MD)		●
Extemal pyörivä kahva		●
Automaattinen laukaisulaite		Lämpömagneettinen
