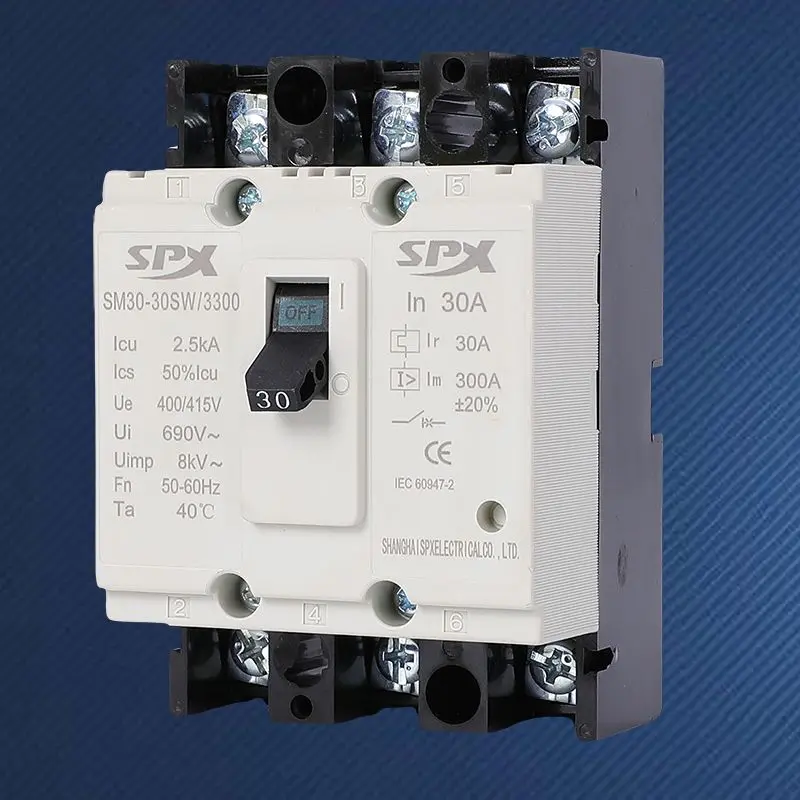

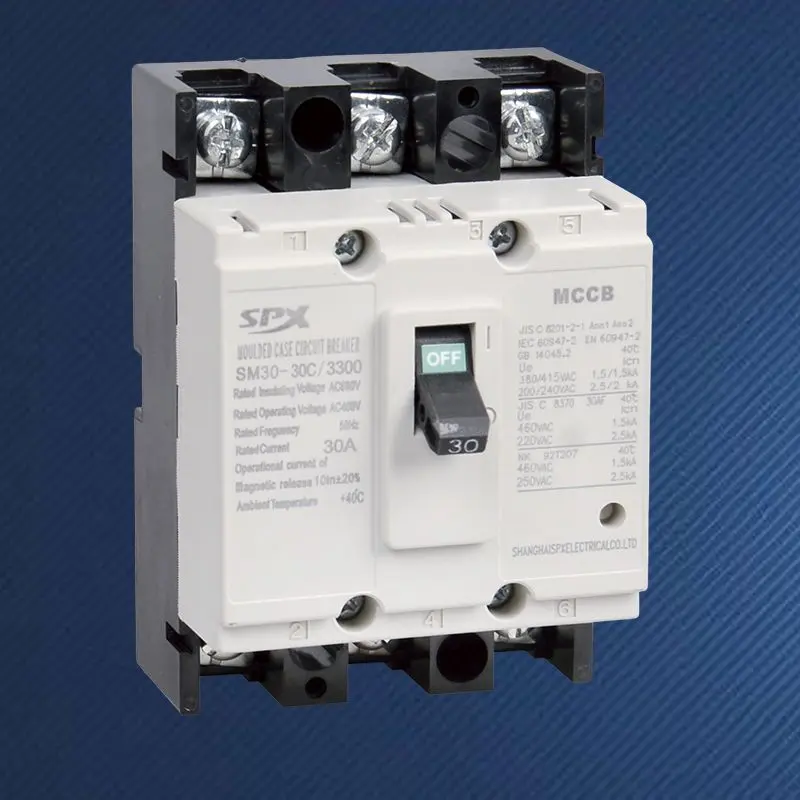

Teollisuuden ohjauksessa, laboratoriolaitteistoissa tai tarkkuusinstrumenteissa on suuri määrä kolmivaiheisia kuormia, joiden nimellisteho on alle useita kilowatteja. Nämä laitteet ovat äärimmäisen herkkiä ylivirtapoikkeamille, eivätkä yleiset keskisuurten ja korkean virran katkaisijat pysty tarjoamaan tarkkaa suojaa. SPX Advanced 3P 5A 10A 20A Molded Case Circuit Breaker -sarja on suunniteltu erityisesti tällaisiin monimutkaisiin kohtauksiin. Se on kuin erillinen "kolmivaiheinen tasapainomonitori", joka valvoo ja suojaa itsenäisesti kolmen vaiheen linjan virtaa. Olipa kyseessä pieni ylikuormitus tai äkillinen oikosulku, se voidaan tunnistaa ja katkaista nopeasti, mikä tarjoaa huolellisen turvasuojan herkille kolmivaiheisille laitteille.
Räätälöity 3P 5A 10A 20A Molded Case Circuit Breaker tarjoaa kolme tiiviisti kytkettyä virtatasoa 5A, 10A ja 20A, jolloin insinöörit voivat valita kuorman tarkan nimellisvirran perusteella, saavuttaa parhaan yhteensopivuuden suojausominaisuuksien ja kuormitusominaisuuksien välillä ja välttää "b-vetoherkkyyden" aiheuttamia kuolleita kulmia tai yliherkkyyttä.
Jos jokin vaihe kokee ylikuormituksen tai oikosulun, katkaisija katkaisee synkronisesti kaikki kolme napaa, mikä eliminoi käytännössä vaihekatkostoiminnan riskin, mikä on ratkaisevan tärkeää kolmivaiheisten moottoreiden ja symmetristen kuormien suojaamisessa.
Verrattuna kolmen yksinapaisen katkaisijan käyttöön, se säästää asennustilaa ja johdotuksen monimutkaisuutta.
Korkealaatuinen 3P 5A 10A 20A Molded Case Circuit Breaker soveltuu järjestelmiin, joissa on AC 50/60Hz ja nimellisjännite jopa 400 V tai 690 V, ja ne sopivat erilaisiin pienjännitteisiin kolmivaiheisiin jakeluympäristöihin.
1. Katso laitteen tyyppikilvessä olevaa nimellisvirtaa ja valitse katkaisijan nimellisvirta, joka on hieman tätä arvoa suurempi (yleensä 1,1-1,25 kertaa). Moottorikuormien kohdalla on tarpeen varmistaa, että niiden käynnistysvirta on katkaisijan hetkellisen laukaisualueen sisällä (kuten D-tyypin ominaisuudet), jotta vältetään väärä laukaisu.
2. Päätysuojauksena 3P 5A 10A 20A Molded Case Circuit Breaker on varmistettava valikoiva suojaus edellisen tason jakelukatkaisijalla (kuten 32A, 63A). Sen pienempi nimellisvirta ja nopeat toimintaominaisuudet voivat yleensä saavuttaa tämän tavoitteen hyvin.
3. Ympäristötekijät: Jos laite asennetaan suljettuun tilaan tai korkean lämpötilan ympäristöön, on harkittava virran pienenemisen käyttöä.
| Kehys (A) | SM30-30 (NF-CW) | Käyttöominaisuudet | ||||
| Nimellisvirta in(A) | (2), 3, (3.2), 5, 10, 15, 20, 30 |
|
||||
| Nimellisjännite (V) | AC 400V | |||||
| Nimelliseristysjännite (V) | AC 500V | |||||
| Napojen lukumäärä | 2 | 3 | ||||
| Rajoitettu katkaisukyky | C | S | C | S | ||
| Oikosulun keskeytyskapasiteetti (kA) AC400V | 1.5 | 1.5 | 1.5 | 1.5 | ||
| Käytä oikosulkua (kA) AC400V | 1 | 1 | 1 | 1 | ||
| Profiilikuva | ||||||
|
a | 96 | 96 | |||
| b | 45 | 67 | ||||
| c | 64 | 64 | ||||
| Asennuskuva | ||||||
|
d | 84.5 | 84.5 | |||
| e | / | 24 | ||||
| f | 5 | 5 | ||||
| Koneen käyttöikä | 7000 | |||||
| Sähköinen käyttöikä | 4000 | |||||
| Sähkökäyttöinen laite (MD) |
|
|||||
| Extemal pyörivä kahva |
|
|||||
| Automaattinen laukaisulaite | Lämpömagneettinen | |||||
