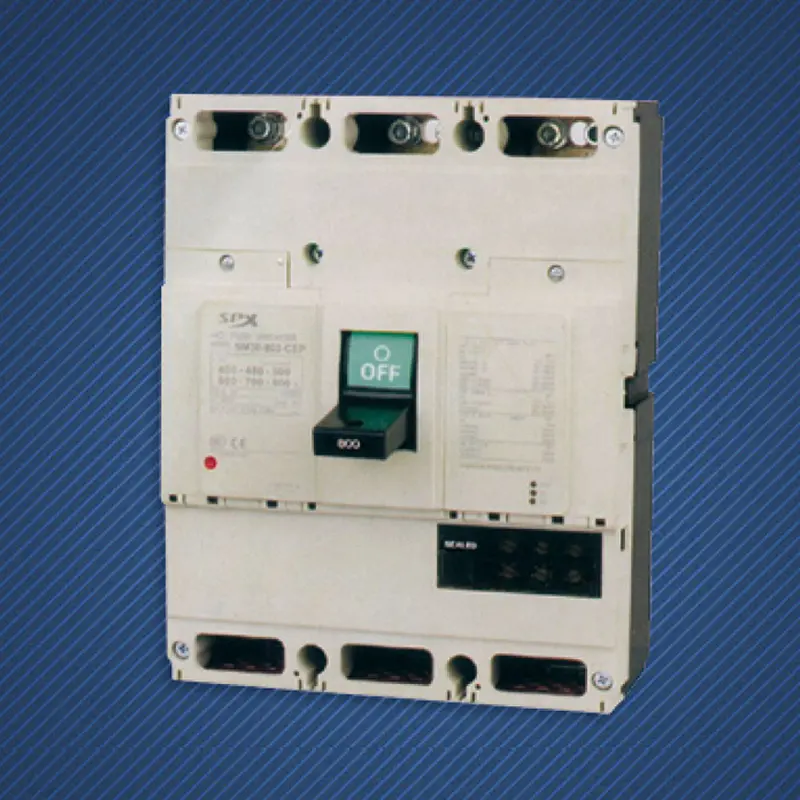

3P 630A Molded Case -virtakatkaisija

SPX:n räätälöity 3P 630A Molded Case Circuit Breaker sijaitsee datakeskusten, raskaiden teollisuuslaitosten ja suurten kaupallisten kompleksien sydämessä, missä virranjakelujärjestelmän on kestettävä ja jaettava turvallisesti jopa useiden sadan kilowatin tehokuormitus. Se käyttää tukevaa runkorakennetta, ei vain katkaisijana, vaan myös kattavana virranhallintaterminaalina, joka yhdistää erittäin korkean virran kytkennän, älykkäät suojausalgoritmit, panoraamatilan havaitsemisen ja verkkoohjauksen. Se merkitsee suojauskyvyn ja älykkyyden uutta tasoa valettujen koteloiden katkaisijoiden alalla, ja se on strateginen valinta monimutkaisimpiin ja vaativimpiin jakeluhaasteisiin vastaamiseen.

Ominaisuus

630 A:n nimellisvirta, se voi turvallisesti kantaa noin 350 kW:n jatkuvan kuorman (400 V kolmivaiheinen), mikä täyttää suurimman osan suurten teollisuudenalojen ja infrastruktuurin tärkeimmät virtalähdetarpeet.
Varastossa olevan 3P 630A Molded Case -virtakatkaisijan oikosulkukatkaisijan maksimikapasiteetti on 100 kA tai enemmän, ja se voi kohdata suurimman mahdollisen muuntajan lähellä mahdollisesti ilmenevän oikosulkuvian ja poistaa sen turvallisesti. Se on kulmakivi koko pienjännitejakelujärjestelmän arkkitehtuurin vakauden varmistamiselle.
Vahvistettu kosketusjärjestelmä ja kaarisammutuskammiorakenne kestävät oikosulkuvirran synnyttämän valtavan sähköiskuvoiman ja lämpöenergian, mikä varmistaa, että laitteen runko on ehjä irrottamisen jälkeen ja sitä voidaan jatkaa käyttöä.

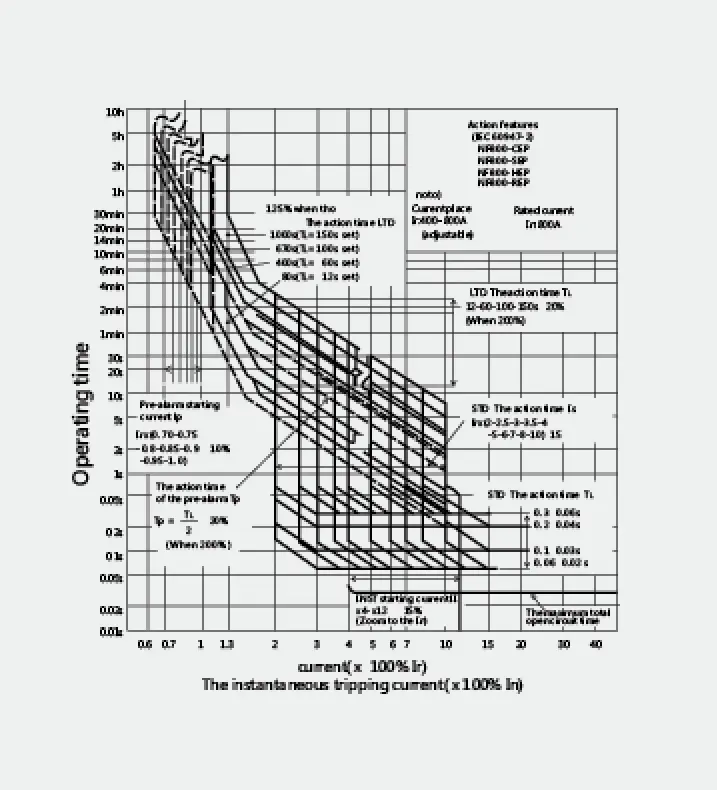

Edistyneillä digitaalisilla laukaisuyksiköillä varustetut käyttäjät voivat määrittää tarkasti virta- ja aikaparametrit pitkän viiveen, lyhyen viiveen, hetkellisen ja maasulkusuojauksen osalta, jolloin saavutetaan täydellinen selektiivinen koordinointi ylemmän ja alemman tason suojalaitteiden kanssa ja eliminoidaan täysin ylitason laukaisu.
Perussuojauksen lisäksi 3P 630A Molded Case Circuit Breaker tarjoaa useita suojauksia, kuten kuormituksen valvontaa, lämpömuistia, vaiheepätasapainoa, ali-/ylijännitettä jne. Varoitustoiminnolla varustettu se voi hälyttää ennen vikojen esiintymistä ja tallentaa yksityiskohtaisia ​​vikaaaltomuotoja ja tietoja, mikä mahdollistaa ennakoivan huollon.

Sovellus

Pienjännitteiset päälinjat tai tärkeät virtakiskokytkimet datakeskuksia, suuria sairaaloita, kansainvälisiä lentokenttiä ja rautatieliikennettä varten.
Teräs-, kemian- ja autotehtaiden konepajan pääjakokaapin sisääntuleva kytkin on varustettu 3P 630A Molded Case Circuit Breaker -katkaisijalla suurten tuotantolinjojen suojaamiseksi.
Pienjännitepuolen pääkatkaisijat muuntajiin superkorkeissa rakennuksissa, suurissa kauppakeskuksissa sekä konferenssi- ja messukeskuksissa.
AC-yhdistäjä tai verkkoliitäntäpisteen katkaisijat suurille aurinkosähkövoimalaitoksille ja energiaa varastoiville voimalaitoksille.
3P 630A Molded Case Circuit Breaker tarjoaa suoran suojan ja älykkään ohjauksen suurille jäähdyttimille, kaivosnostimille ja jättikompressoreille.

SPX SM30-800 -sarjan valetun kotelon katkaisijan MCCB-parametri

Kehys (A)				SM30-800-CEP	SM30-800-SEP	SM30-800-HEP	SM30-800-REP	Käyttöominaisuudet
Nimellisvirta In(A)				400-800 säädettävissä
Napojen lukumäärä				3
Nimelliseristysjännite U1(V)			AC	600	690	690	690
Nimellinen katkaisukyky (KA)	IEC 60947-2 (lcu/lcs)	AC	690V	-	10/10	15/15	20/15
			500V	18/9	30/30	50/50	70/35
			440V	36/18	42/42	65/65	125/63
			400V	36/18	45/45	70/70	125/63
			230V	50/25	85/85	100/100	150/75
		DC	250V	-	-	-	-

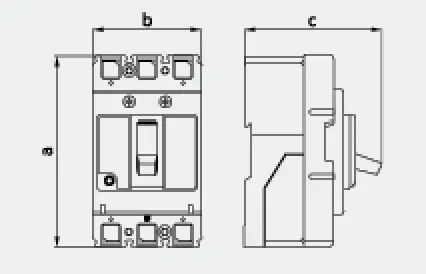

Profiilikuva
			a	275
			b	210
			c	150

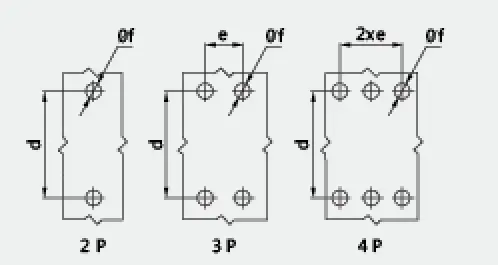

Asennuskuva
			d	243
			e	70
			f	8
Koneen käyttöikä				4000
Sähköinen käyttöikä				1500
Sähkökäyttöinen laite (MD)				●
Extemal pyörivä kahva				●
Automaattinen laukaisulaite				Lämpömagneettinen
