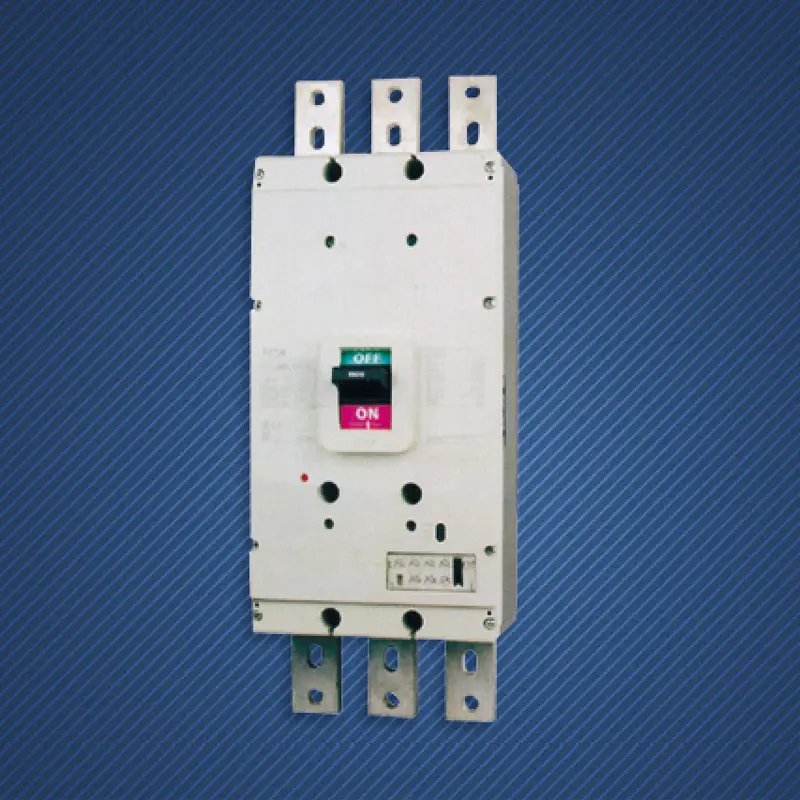

3P 1000A:n luokitus Molded Case -virtakatkaisija

Modernien suurten tilojen energiasydämessä - pääjakeluhuoneessa, 1000A virta on yksi korkeimmista kapasiteettitasoista sähkönjakelussa. SPX on otettu käyttöön tässä korkealaatuisessa 3P 1000A Rating Molded Case Circuit Breakerissa, joka on ylittänyt perinteisten suojalaitteiden laajuuden ja kehittynyt kattavaksi virranhallinta-alustaksi, joka yhdistää vahvan virranhallinnan, heikkovirtalogiikan ja digitaalisen viestinnän.

Ominaisuudet:

1 000 A:n nimellisvirta, se kestää turvallisesti noin 550 kW:n (400 V kolmivaiheinen) tai enemmän jatkuvaa tehokuormitusta, mikä vastaa suurten konesalien, raskaiden tuotantolinjojen tai kokonaisten rakennusten tehon konvergenssitarpeet.
3P 1000A Rating Molded Case Circuit Breaker tarjoaa alan johtavat äärimmäiset oikosulkukatkaisuominaisuudet jopa 120kA-150kA asti, jotka kestävät ja poistavat turvallisesti tuhoisimmat oikosulkuviat, joita saattaa esiintyä. Se on viimeinen kiinteä puolustuslinja varmistaakseen, että koko pienjännitejakelujärjestelmän fyysinen arkkitehtuuri ei romahda.
Erityisesti suunniteltu luja eristyskehys ja optimoitu lämmönpoistokanavarakenne takaavat erinomaisen dynaamisen lämpöstabiilisuuden ja alhaisen käyttölämpötilan nousun pitkäaikaisen suuren virran käytön ja voimakkaan katkaisuprosessin aikana.
Varustettu edistyneimmällä monitoimisella digitaalisella laukaisuyksiköllä, se tarjoaa kattavan ja ohjelmoitavan suojamatriisin, mukaan lukien ylikuormitus, oikosulkuviive, hetkellinen oikosulku, maasulku, vikavirta jne. Suojausasetus voidaan asettaa tarkasti laajalla alueella ja yhdistää joustavasti aikaominaisuuksiin.
3P 1000A Rating Molded Case Circuit Breakerin tarkka lyhytviivesuojatoiminto on avain täysin selektiivisen suojauksen saavuttamiseen tältä tasolta päätekatkaisijaan saakka, mikä varmistaa, että viat rajoitetaan maksimaalisesti minimialueelle ja takaa muun järjestelmän keskeytymättömän toiminnan.
Tehokkailla vikojen tallennuksella, tapahtumien tallennuksella, lämpötilan seurannalla ja terveysdiagnoosilla varustettuna se voi varoittaa mahdollisista riskeistä varhaisessa vaiheessa ja saavuttaa siirtymisen "jälkisuojauksesta" "ennakkoehkäisyyn".
Kaikkien sähköisten parametrien, mukaan lukien virran, jännitteen, tehon, energian, tehokertoimen, taajuuden, harmonisen sisällön, kysynnän jne., reaaliaikainen kerääminen ja näyttö on digitaalisen jakelujärjestelmän rakentamisen ydintietolähde.
Natiivituki tai edistynyt moduulituki protokollille, kuten Ethernet, Profinet, Modbus TCP/IP ja jopa IEC 61850, integroitu saumattomasti tehdastason energianhallintajärjestelmiin, rakennusautomaatiojärjestelmiin tai pilvipohjaisiin IoT-alustoihin.

Sovellus

Korkealaatuinen 3P 1000A Rating Molded Case Circuit Breaker toimii pienjännitteisenä päävirtakatkaisijana jokaiselle virtalähdemoduulille (kuten koko datakeskuksen kerrokselle) suojaamaan kriittisiä IT-kuormia.
Pienjänniteväylän suojaus- ja osiointikytkimet laajamittaiseen jalostukseen, puolijohdesirutehtaisiin ja autoteollisuuden päärakennuksiin.
Pienjännitemuuntajapuolen pääkytkin erittäin korkeisiin rakennuksiin, suuriin kansainvälisten lentokenttien terminaaleihin ja jättimäisiin urheilukohteisiin.
Ydinvoimanjakelun suojaus korkea-asteen sairaaloiden, metron pääsähköasemien ja suurten vedenkäsittelykeskusten päävirtalähteeseen ja jakeluun.
AC-matalajännitteiset sivukeräyskatkaisijat sadan megawatin tason aurinkosähkövoimaloihin tai energiaa varastoiviin voimalaitoksiin.

SPX SM30-1000 -sarjan valetun kotelon katkaisijan MCCB-parametri

Kehys (A)				SM300-1000-SS	SM300-1250-SS	Käyttöominaisuudet
Nimellisvirta In(A)				500,600,700,850,900,1000	600,7-0,800,1000,1200,1250
Napojen lukumäärä				3
Nimelliseristysjännite U1(V)			AC	690	690
Nimellinen katkaisukyky (KA)	IEC 60947-2 (lcu/lcs)	AC	690V	25/13	25/13
			500V	65/33	65/33
			440V	85/43	85/43
			400V	85/43	85/43
			230V	125/63	125/63
		DC	250V	-	-

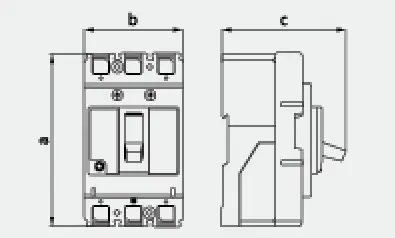

Profiilikuva
			a	405
			b	210
			c	190

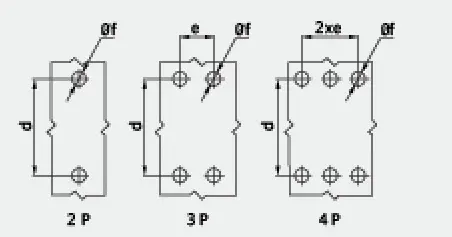

Asennuskuva
			d	275
			e	70
			f	10
Koneen käyttöikä				2500
Sähköinen käyttöikä				500
Sähkökäyttöinen laite (MD)
Extemal pyörivä kahva
Automaattinen laukaisulaite				Lämpömagneettinen
