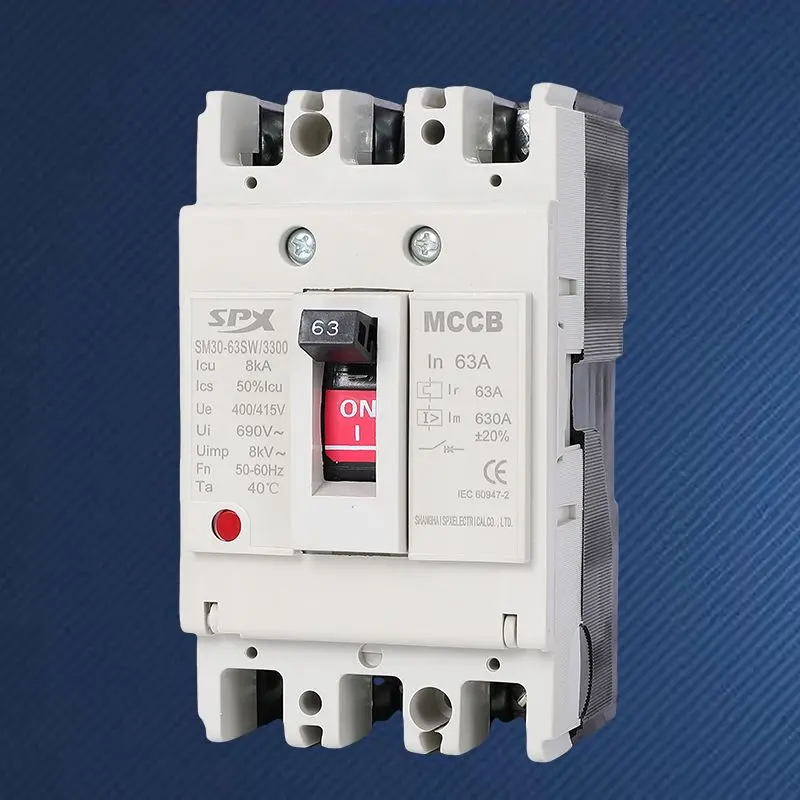

MCCB 3P 40A 50A valettu kotelon katkaisija

Teollisuuden tuotantolinjojen, kaupallisten keskusten tai rakennusten sähkönjakeluverkoissa on suuri määrä kolmivaihekuormia, joiden nimellisvirrat ovat 40-50 ampeeria. Nämä kuormat toimivat tyypillisesti järjestelmän kriittisinä solmuina, mikä asettaa korkeampia vaatimuksia suojauksen luotettavuudelle, selektiivisyydelle ja joustavuudelle. SPX:n valmistama korkealaatuinen MCCB 3P 40A 50A Molded Case Circuit Breaker on ammattitason tuote, joka on suunniteltu tällaisiin ydinpiireihin. Se ylittää perussuojauksen katkaisutoiminnon ja tarjoaa säädettävät suoja-asetukset ja suuremman katkaisukapasiteetin, kuten vaativa "virranjakelija". Se ei ainoastaan ​​poista vikoja, vaan myös saavuttaa valikoivan yhteistyön ylemmän ja alemman tason suojalaitteiden kanssa säätämällä suojakynnyksiä ja viiveitä, maksimoimalla virransyötön jatkuvuuden.

Etu

Säädettävä ominaisuus mahdollistaa sen, että se suojaa vakaata kolmivaiheista lämmityslaitetta ja mukautuu kolmivaiheisiin moottorin kuormiin tietyillä käynnistysiskuilla, mikä tekee siitä laajemman käyttökelpoisen.
Sillä on yleensä korkea katkaisukapasiteetti 25 kA - 50 kA, joka voi tehokkaasti katkaista ja kestää odotetun oikosulkuvirran, joka tapahtuu jakokotelossa, varmistaen, että vika ei leviä korkeamman tason sähköverkkoon.
Käyttömekanismi on tukeva ja antaa selkeän osoituksen "on", "off" ja "off"-asennoista. Kun CE-sertifioitu MCCB 3P 40A 50A Molded Case Circuit Breaker irrotetaan, muodostuu näkyvä kolmivaiheinen turvaeristyskatkaisupiste, joka täyttää täysin laitteiden huollon sähköturvallisuusvaatimukset.
Kolminapainen integroitu rakenne säästää paljon tilaa verrattuna erilliseen asennukseen.

Sovellus

Saapuvan tehon suoja- ja erotuskytkin CNC-työstökoneisiin, keskikokoisiin pumppuyksiköihin, ilmankäsittelykoneisiin ja pakkauskoneisiin.
Työpajan tai rakennuksen sähkönjakelukaapissa korkealaatuinen MCCB 3P 40A 50A Molded Case Circuit Breaker tarjoaa haarasuojauksen alueelle tai laiteryhmälle.
Suojaa pienten ja keskikokoisten keskusilmastointilaitteiden, kauppakeskusten hissien ja keittiön kolmivaiheisten sähkölaitteiden käyttövirtalähde.
MCCB 3P 40A 50A Molded Case -virtakatkaisija Käytetään kolmen AC-yhdistimen tai invertterin lähtöliittimen suojaamiseen pienissä ja keskisuurissa aurinkovoimaloissa.

SPX SM30-63 -sarjan lämpömagneettisten katkaisijoiden parametrit

Kehys (A)		SM30-63 (NF-CW)						Käyttöominaisuudet
Nimellisvirta in(A)		3, 6, 10, 16, 20, 25, 32, 40, 50, 63
Nimellisjännite (V)		AC 400V
Nimelliseristysjännite (V)		AC 500V
Napojen lukumäärä		2			3
Rajoitettu katkaisukyky		C	S	H	C	S	H
Oikosulun keskeytyskapasiteetti (kA) AC400V		5	5	10	5	5	10
Käytä oikosulkua (kA) AC400V		2	2	5	2	2	5
Profiilikuva
	a	130			130
	b	50			74
	c	88			88
Asennuskuva
	d	110			110
	e	/			25
	f	5			5
Koneen käyttöikä		7000
Sähköinen käyttöikä		4000
Sähkökäyttöinen laite (MD)
Extemal pyörivä kahva
Automaattinen laukaisulaite		Hydrauli-magneettinen

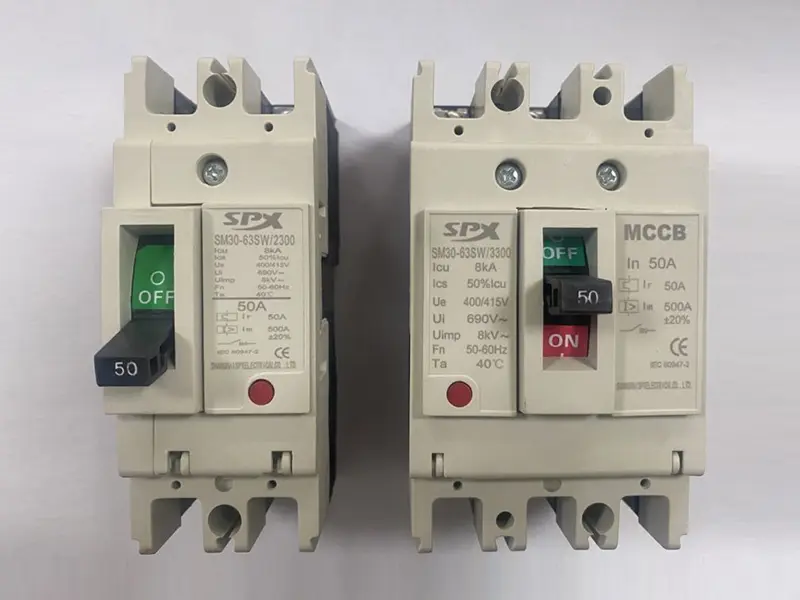

Näkymä edestä

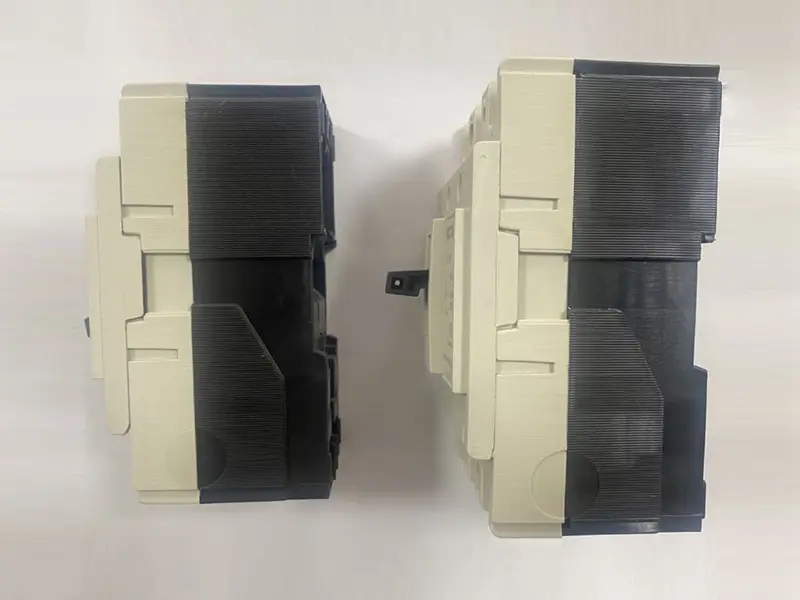

Magneettiset lämpökatkaisijat Sivukuva
