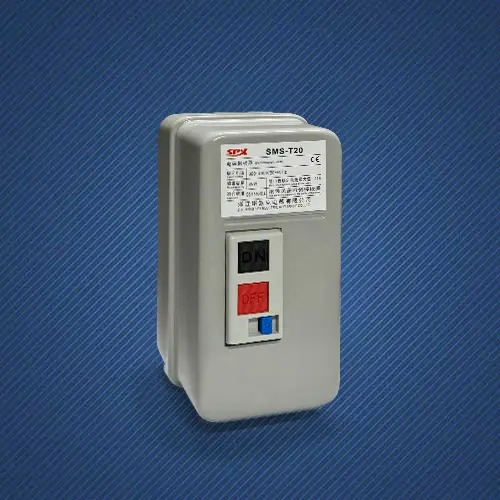

Magneettinen moottorin käynnistin kompressorille

SPX:n kestävä magneettinen moottorikäynnistin kompressorille on teollisuuskaasun lähteiden ja jäähdytysjaksojen sydän, ja sen moottorin jokaista käynnistystä seuraa valtava inertiakuorma ja virtaisku. Yleiskäynnistimet kohtaavat usein riskin lyhentää käyttöikää ja vaurioittaa suojausta vaikeissa käyttöolosuhteissa. Kompressorikohtainen magneettimoottorikäynnistimemme on suunniteltu ratkaisemaan tämä ydinkipukohta teknisissä sovelluksissa. Se integroi syvästi ohjaus- ja suojatoiminnot ja vahvistaa kokonaisvaltaisesti kompressorin kuormitusominaisuuksia muuntaen jokaisen käynnistyspysäytyksen vakaaksi ja kontrolloiduksi tehonlähteeksi, mikä tekee siitä "ammattimaisen monitorin", joka varmistaa kompressorin jatkuvan ja terveen toiminnan.

Advantage Master

Koskettimet on valmistettu erikoisvalmistetusta hopeaseoksesta, jolla on erittäin korkea hitsauskestävyys ja johtavuus. Se on suunniteltu kestämään ohimeneviä ylijännitepiikkejä, jotka ovat 6-8 kertaa nimellisvirtaa, kun kompressori käynnistetään.
Käämi ja rautasydän on optimoitu tuottamaan riittävä magneettinen voima myös sähköverkon jännitteen vaihteluissa, mikä saa dynaamisen rautasydämen kiinnittymään nopeasti ja voimakkaasti, mikä vähentää koskettimien tärinää ja valokaarieroosiota käynnistysprosessin aikana.
Kompressorin magneettimoottorikäynnistimessä on vahvistettu valokaaren sammutuskammio ja optimoitu ilmakanavarakenne, joka voi nopeasti haihduttaa lämpöä ja sammuttaa valokaaret toistuvassa käytössä, ylläpitää vakaata sähköistä suorituskykyä ja pidentää koskettimien käyttöikää.

Sovellus

Kierukka- ja ruuvikompressorien ohjaus kaupallisissa jäähdytysyksiköissä, jäähdyttimissä ja lämpöpumppujärjestelmissä.
Suunnittelussa käytetyn dieselkäyttöisen ilmakompressorin elektroninen ohjausosa kestää tärinää ja lämpötilan muutoksia.
Prosessivirrassa Magnetic Motor Starter for Compressor -moottoria käytetään kompressorina prosessikaasujen siirtämiseen, mikä vaatii suurta ohjaustarkkuutta ja luotettavaa suojausta.

SPX magneettimoottorin käynnistysparametri

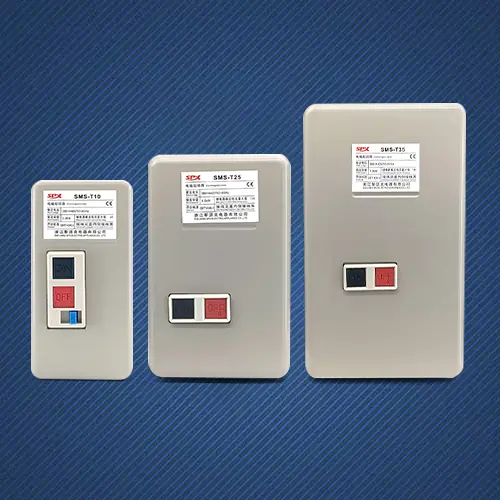

Kehys (A)			SMS-T10/12	SMS-T20	SMS-T21	SMS-T25		SMS-T35
KWIHP(AC-3) Palautettu teho (AC-3)EC60947-4		220V	2,2/3	4/5.5	4/5.5	5,5/7,5		7,5/10
		380V	2,7/3,5	7,5/10	7,5/10	7,5/10		15/20
Alennettu virta (AC-3)GB14048.4		220V	11/13	20	20	26		35
		380V	7/9	20	20	25		32
Alennettu lämmitysvirta (A)			20	32		50		60
Palautettu eristetty jännite (V)			660
Apukosketin AC-15	Ota yhteyttä	Vakio	1 EI	1NO+1NC	2NO+2NC
	Hidastettu virta (A)	220V	1.6
		380V	0.95
Sähköinen luokitus			IP30
Mekaaninen elämä			1000		500
Ulkoasu ja asennusmitta
			Tyyppi	L	W	H1	H2		C1	C2
			S3-20/21	106	170	110	115		140	76.0
			S3-25/35	136	225	110	130		165	95

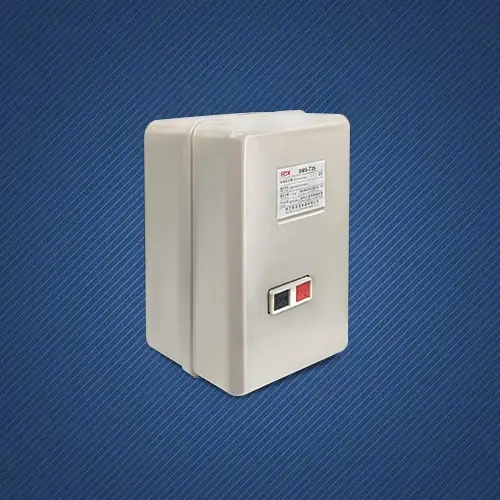

SPX magneettinen moottorikäynnistin S3-T25 Tiedot
