Magneettinen moottorin käynnistyskytkin

Laitteessa ja tuotantolinjan aloituspisteessä käyttäjä tarvitsee "virtakytkimen", joka voi suoraan ja turvallisesti ohjata moottorin kohtaloa ilman monimutkaisia ​​sähkökaappeja. SPX:n kestävä Magnetic Motor Starter -kytkin syntyi tätä tarkoitusta varten. Se tiivistää perinteisen "painike/kytkin+kontaktori+suoja" jaetun ohjausjärjestelmän tukevaksi ja intuitiiviseksi integroiduksi ohjauspaneeliksi. Tämä ei ole vain kytkin, vaan myös paikallinen tehonohjausasema, jossa on sisäänrakennetut suojatoiminnot, mikä antaa käyttäjälle tehokkaimman ja turvallisimman suoran ohjauksen.

Keskeiset vahvuudet

Integroidut vedenpitävät ja pölytiiviit painikkeet (käynnistys/pysäytys) tai kiertokytkimet (ON/OFF), joilla on selkeä tunniste ja yksinkertainen ja suora käyttölogiikka, voidaan käyttää turvallisesti ilman sähköasentajan tietämystä.
Käyttäjä koskettaa vain turvallista pienjänniteohjauspaneelia, ja kaikki korkeajännitteiset komponentit on kokonaan suljettu tukevaan metalli- tai tekniseen muovikoteloon, jossa on hätäpysäytyspainike (sienipää). Hätätilanteessa kone voidaan pysäyttää yhdellä napautuksella turvallisuusmääräyksiä noudattaen.
Kotelossa on yleensä korkea suojaustaso (kuten IP55, IP65), joka kestää pölyä, roiskevettä ja öljytahroja. Magneettinen moottorin käynnistyskytkin sopii vaativiin ympäristöihin, kuten työpajoihin, ulkotiloihin ja huuhtelualueille.
Koska magneettinen moottorinkäynnistinkytkin ei tarvitse pitkiä moninapaisia ​​ohjauskaapeleita ohjauspaneelista ohjauskaappiin, se vaatii vain virta- ja moottorijohtojen kytkemisen, mikä säästää yli 50 % johdotus- ja asennuskustannuksissa.

sovellus

Konepuolen ohjausrasia ilmakompressoreille, vesipumpuille, puhaltimille, sekoittimille ja muille laitteille antaa käyttäjille mahdollisuuden käynnistää ja pysähtyä paikan päällä ja tarkkailla laitteen tilaa.
Kuljetinhihnojen, hissien ja syöttölaitteiden käynnistyksen ohjausasema mahdollistaa materiaalintoimittajien suoran ohjauksen.
Ohjauskahvat sähkönostimille, liikkuville hydrauliasemille ja puhdistuskoneille laitteiden ja ohjauksen synkronisen liikkeen saavuttamiseksi.
Maatalouden kastelupumput, jätevedenkäsittelylaitteet ja rakennuskoneet, Magnetic Motor Starter -kytkimellä on korkea suojaus tuulta, sadetta ja pölyä vastaan.

SPX magneettimoottorin käynnistysparametri

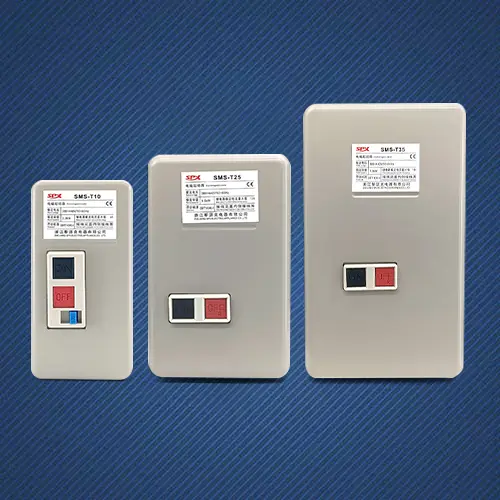

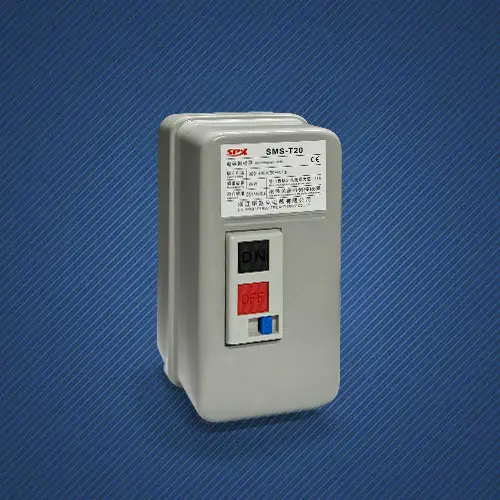

Kehys (A)			SMS-T10/12	SMS-T20	SMS-T21	SMS-T25		SMS-T35
KWIHP(AC-3) Palautettu teho (AC-3)EC60947-4		220V	2,2/3	4/5.5	4/5.5	5,5/7,5		7,5/10
		380V	2,7/3,5	7,5/10	7,5/10	7,5/10		15/20
Alennettu virta (AC-3)GB14048.4		220V	11/13	20	20	26		35
		380V	7/9	20	20	25		32
Alennettu lämmitysvirta (A)			20	32		50		60
Palautettu eristetty jännite (V)			660
Apukosketin AC-15	Ota yhteyttä	Vakio	1 EI	1NO+1NC	2NO+2NC
	Hidastettu virta (A)	220V	1.6
		380V	0.95
Sähköinen luokitus			IP30
Mekaaninen elämä			1000		500
Ulkoasu ja asennusmitta
			Tyyppi	L	W	H1	H2		C1	C2
			S3-20/21	106	170	110	115		140	76.0
			S3-25/35	136	225	110	130		165	95

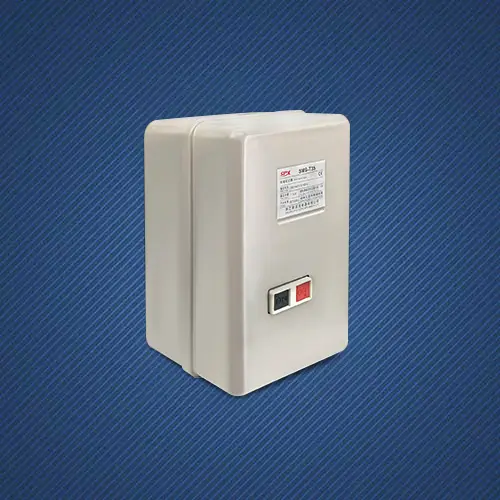

SPX magneettinen moottorikäynnistin S3-T25 Tiedot
