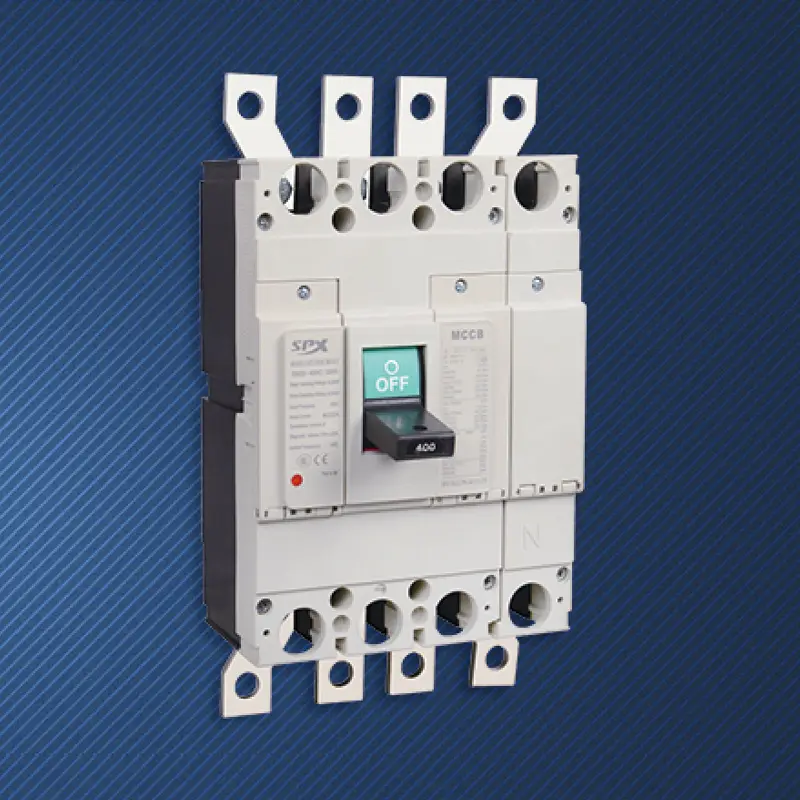

4P 350A Molded Case -virtakatkaisija

Suurissa rakennuksissa tai teollisuuslaitoksissa, joiden tehokapasiteetti on useita satoja kilowatteja, jakelujärjestelmän monimutkaisuus ja turvallisuusvaatimukset kasvavat eksponentiaalisesti. SPX:lle räätälöity 4P 350A Molded Case Circuit Breaker on suunniteltu erityisesti tällaisten monimutkaisten järjestelmien "lähdettä" tai "aorttaa" varten. Se ylittää yhden suojaustoiminnon ja suorittaa kolme ydintehtävää: vikavirtojen katkaiseminen, nollalinjaan palaavien epälineaaristen kuormien (kuten IT-laitteiden ja taajuusmuuttajien) synnyttämien harmonisten virtojen hallinta sekä ehdoton turvallisuus ja täydellinen sähköinen eristys huollon aikana. Se on 'vakauttava voima', joka varmistaa järjestelmän turvallisen ja vakaan toiminnan jopa suurissa, epätasapainoisissa ja harmonisissa rikkaissa kuormissa.

Etu

Suuren kapasiteetin epälineaarisissa kuormitusjärjestelmissä kolmas harmoninen virta asettuu nollajohdolle, jolloin sen virta ylittää huomattavasti vaihejohdon virran. 4P 350A Molded Case Circuit Breakerin N-navalla on samantasoiset ylikuormitus- ja oikosulkusuojausominaisuudet kuin vaihenapa (350A), joka voi toimia luotettavasti tässä epänormaalissa tilanteessa ja estää nollajohdon ylikuumenemisen ja syttymisen pitkäaikaisen ylikuormituksen vuoksi. Tämä on perustavanlaatuinen turvallisuusriski, jota ei voida ratkaista kolminapaisella katkaisijalla.
Kun tapahtuu maadoitus- tai oikosulkuvika, neljä napaa saavuttavat millisekunnin tason synkronisen katkaisun, ja viallinen piiri (mukaan lukien mahdollisesti jännitteiset N-johdot) on täysin eristetty virransyöttöpuolelta, mikä tarjoaa korkeimman tason turvallisuussuojan henkilökunnalle ja laitteille ja täyttää täysin IEC- ja GB-standardien tiukat vaatimukset sähkölaitteille.
Elektronisella vapautusyksiköllä varustettuna se voi säätää tarkasti suojaparametrit jokaiselle neljälle navalle. Korkealaatuisen 4P 350A Molded Case Circuit Breakerin lyhytviivesuojatoiminto on avain ylemmän ja alemman tason täysin selektiiviseen laukaisuun, mikä varmistaa, että vain vähimmäisalue erotetaan vian sattuessa. Samalla se voi valvoa ja tallentaa jokaisen vaiheen ja nollajohdon virran, mikä tarjoaa datatukea virranlaadun analysointiin ja vian jäljitykseen.
Suuren kapasiteetin runkorakenteen ansiosta sillä on erinomainen lämmönpoistokyky ja dynaaminen lämpöstabiilisuus, ja se kestää jatkuvaa 350 A:n virtaa ja voimakasta oikosulkua.
Se voi integroida nelinapaiset apukoskettimet, hälytyssignaalit, shuntti-/alijännitteen vapautuslaitteet ja sähköiset käyttömekanismit, mikä mahdollistaa helposti etävalvonnan, automaattisen kytkennän ja kytkennän kiinteistönhallintajärjestelmiin.

Sovellus

Räätälöity 4P 350A Molded Case Circuit Breaker toimii päävirtakatkaisijana TN-S-virtalähdejärjestelmän alla oleviin konesalin kerroksiin, ja se suojaa ja eristää virranjakelujärjestelmän, joka sisältää suuren määrän yksivaiheisia palvelinkaappeja ja hallitsee tehokkaasti kolmatta harmonista.
Suurten kauppakeskusten, huippukorkeiden toimistorakennusten ja tähtiluokitusten hotellien muuntajien pienjännitepuolen pääkytkin täyttää turvallisuusmääräysten vaatimukset kaikkien jännitteisten johtimien eristämiseksi.
Urheilupaikoissa, teattereissa, korkeakoulusairaaloissa ja muissa tärkeissä paikoissa, joissa on useita yksivaihekuormia, on käytettävä 4P 350A Molded Case Circuit Breaker -katkaisijaa pääjakokaapeissaan turvallisuuden ja yhteensopivuuden varmistamiseksi.
4P 350A Molded Case Circuit Breaker tarjoaa tehosuojan ja nollalinjan harmonisen virtasuojan suurille hitsauspajoille ja tuotantolinjoille, joissa on keskitetty taajuusmuuttajalaitteisto.

SPX SM30-400 -sarjan valetun kotelon katkaisijan MCCB-parametri

Kehys (A)		SM30-400 (NF-CW)						Käyttöominaisuudet
Nimellisvirta in(A)		250、300、315、350、400
Nimellisjännite (V)		AC 400V
Nimelliseristysjännite (V)		AC 690V
Napojen lukumäärä		3			4
Rajoitettu katkaisukyky		C	S	H	C	S	H
Oikosulku katkaisupiiri (kA) AC400V		25	35	50	25	35	50
Käytä oikosulkua (kA) AC400V		15	20	25	15	20	25
Profiilikuva
	a	258			258
	b	140			185
	c	153			153
Asennuskuva
	d	195			195
	e	45			45
	f	8			8
Koneen käyttöikä		4000
Sähköinen käyttöikä		1500
Sähkökäyttöinen laite (MD)		●
Extemal pyörivä kahva		●
Automaattinen laukaisulaite		Lämpömagneettinen
