4P 250A 200A valettu kotelon katkaisija

Yhä tiukempien nykyaikaisten sähköturvallisuusstandardien yhteydessä yhä useammat sovellusskenaariot edellyttävät kaikkien jännitteisten johtimien, mukaan lukien nollajohtimien, täydellistä eristämistä ja suojaamista. SPX-tehtaan korkealaatuinen 4P 250A 200A Molded Case Circuit Breaker on tämän ydinkonseptin mukainen suunnittelukäytäntö. Sitä käytetään erityisesti kriittisissä piireissä, joissa on balansoimattomia kolmivaihekuormia, merkittäviä harmonisia komponentteja tai joissa vaaditaan nelinapainen eristys määräysten mukaisesti. Tämä sarja ei ole vain suojalaite, vaan myös juhlallinen sitoutuminen järjestelmän vaatimustenmukaisuuteen, käyttö- ja ylläpitoturvallisuuteen sekä kuormituksen mukautumiseen, mikä varmistaa turvallisen ja varman virransyötön keskikokoisista kaupallisista tiloista korkealuokkaisiin teollisuussovelluksiin.

Ominaisuus:

Kaksi eritelmää, 200A ja 250A, kattavat tarkasti yleisen keskikokoisen jakelukapasiteetin tarpeet noin 100kW - 125kW (400V järjestelmä). 4P 250A 200A Molded Case Circuit Breaker on sopivin valinta lattiajakokoteloihin, suurten laiteryhmien virtalähteisiin, datakeskusten pylväskaappiin ja muihin skenaarioihin.

Käyttäjät voivat valita sopivimman mallin tarkan kuormitusvirran laskennan perusteella, välttäen "ison hevosen vetävän pienauton" aiheuttamia kustannuksia ja tilanhukkaa ja saavuttaen optimaalisen tasapainon suojaetujen ja investointihyötyjen välillä.

Kun suuri määrä yksivaiheisia epälineaarisia kuormia (kuten IT-palvelimet, LED-valaistus) saa kolmannen harmonisen päällekkäin nollajohdossa, 4P 250A 200A Molded Case Circuit Breaker N-napaisen virtasuojauskyky voi estää piilevän ja vaarallisen nollajohdon ylikuormituksen aiheuttaman palovaaran.

Huollon tai korjauksen aikana tämä katkaisija irrottamalla voidaan saavuttaa kaikkien jännitteisten johtimien (L1, L2, L3, N) synkroninen ja absoluuttinen eristys, mikä luo täysin turvallisen sähköisen ympäristön käyttäjille ja täyttää TN-S:n ja muiden järjestelmien eristyksen eheysvaatimukset.

Mikä tahansa napa (mukaan lukien N-napa), joka havaitsee ylikuormitus- tai oikosulkuvian, laukaisee nelinapaisen synkronisen välittömän katkaisun, mikä varmistaa, että vika on täysin eristetty ja estää onnettomuuden eskaloitumisen.

Sovellus:

TN-S-järjestelmän toimistorakennusten ja suurten vähittäiskauppojen vakiokerrosten pääkatkaisijana se täyttää turvallisuusmääräykset ja suojaa valaistuksen ja pistorasian sekakuormitusta.

Keskikokoisen konesalin pylväspääkaapin tulokytkin antaa virtaa alavirran palvelinkaapeille ja hallitsee IT-kuormien tuottamaa nollalinjan harmonista virtaa.

Automaattisen tuotantolinjan ohjauskeskuksen virransyötön suojauksessa on sekakuormia, kuten moottoreita (kolmivaiheinen) ja ohjaimia (yksivaiheinen) tuotantolinjalla.

SPX SM50-250 -sarjan valetun kotelon katkaisijan MCCB-parametri

Kehys (A)		SM50-250 (NF-CV)
Nimellisvirta In(A)		100, 125, 140, 150, 160, 175, 200, 225, 250
Nimellisjännite (V)		AC 400V
Nimelliseristysjännite (V)		AC 690V
Napojen lukumäärä		3			4
Rajoitettu katkaisukyky		C	S	H	C	S	H
Oikosulun keskeytyskapasiteetti (kA) AC400V		18	30	50	18	30	50
Käytä oikosulkua (kA) AC400V		9	15	25	9	15	25

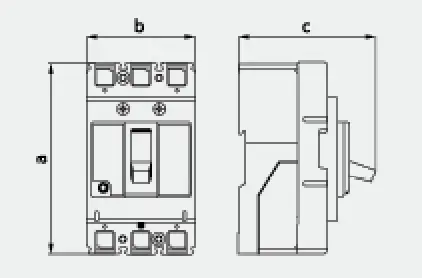

Profiilikuva
	a	165			165
	b	105			140
	c	90			90
Asennuskuva
	d	126			126
	e	35			35
	f	5			5
Koneen käyttöikä		4000
Sähköinen käyttöikä		2000
Sähkökäyttöinen laite (MD)		●
Extemal pyörivä kahva		●
Automaattinen laukaisulaite		Lämpömagneettinen
