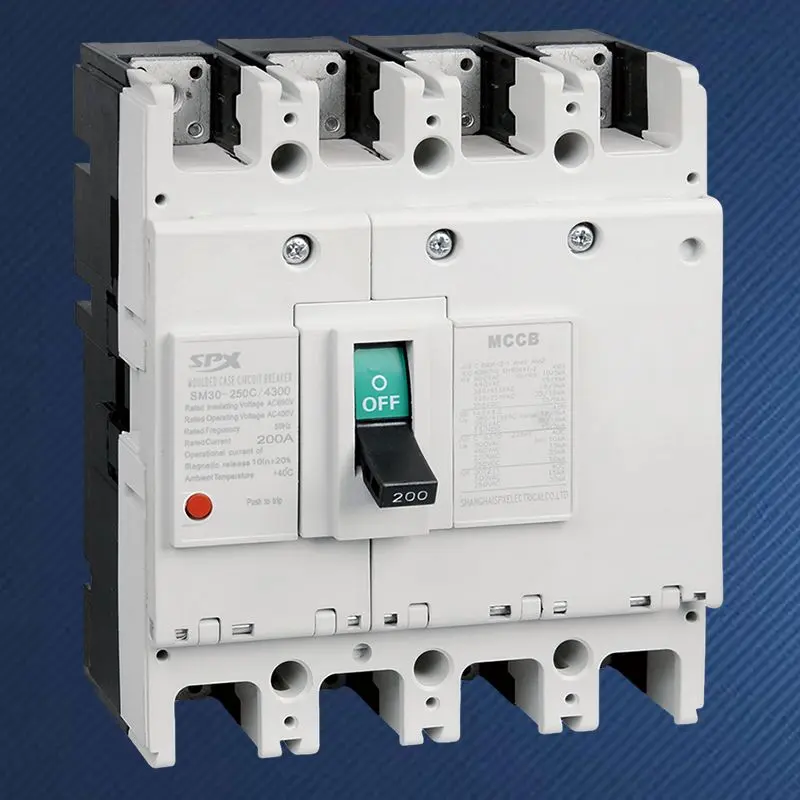

4P 200A Molded Case -virtakatkaisija

Nykyaikaisissa liikerakennuksissa, datakeskuksissa ja teollisuusympäristöissä, joissa käytetään suurta määrää yksivaiheisia epälineaarisia kuormia, perinteiset kolminapaiset katkaisijat eivät enää täytä kaikkia turvallisen eristyksen vaatimuksia. Korkealaatuisen SPX:n 4P 200A Molded Case Circuit Breaker -katkaisijan synty perustuu jännitteisten johtimien täydelliseen eristykseen ja hallintaan. Se ei ainoastaan ​​suojaa kolmivaiheisia linjoja, vaan käyttää myös ratkaisevaa neljättä napaansa (N-napa) nollajohtojen irrotukseen ja eristämiseen, mikä ratkaisee perusteellisesti laitevauriot, tulipaloriskit ja henkilökunnan sähköiskuvaarat, jotka johtuvat nollajohdon sähköistymisestä, mahdollisesta poikkeamasta tai vikavirroista. Se on strateginen valinta monimutkaisten virtalähteiden laatu- ja korkeiden turvallisuusvaatimusten täyttämiseksi.

Etu

Irrotetussa tilassa se voi samanaikaisesti katkaista kaikki vaihe- ja nollajohtimet, mikä tarjoaa korkeimman tason turvallisuustakuun taustalaitteiden huollolle ja linjatarkastukselle, ja täyttää täysin tiukat vaatimukset eristyksen eheydelle maadoitusjärjestelmissä, kuten TN-S ja TT.
Tilanteissa, joissa kolmivaiheiset kuormat ovat vakavasti epätasapainossa tai kolmannet harmoniset virrat ovat merkittäviä (kuten suuret LED-valot, IT-laiteklusterit), nollajohdossa voi olla epänormaalia virtoja. 4P 200A Molded Case Circuit Breaker varmistaa, että nolla- ja vaihejohdot katkaistaan ​​synkronisesti ylikuormitus- tai oikosulkuvikojen sattuessa, mikä estää N-linjan ylikuumenemisen ja tulipalon aiheuttamisen.
Jos jokin napa rikkoutuu (mukaan lukien N-napa), katkaisija lukitaan neljään napaan varmistaakseen, että viallinen piiri on täysin eristetty.
N-navan suojaustoiminto voidaan konfiguroida standardien ja sovellusvaatimusten mukaisesti, joka tunnetaan yleisesti nimellä täysi suojatyyppi (sama nimellisvirta ja suojausominaisuudet kuin vaihenapa) tai säädettävä tyyppi, mukautumaan erilaisiin järjestelmän maadoitus- ja suojakoordinointivaatimuksiin.
Kun se on varustettu elektronisilla vapautuslaitteilla, tarkkoja lyhytviiveasetuksia voidaan käyttää täydellisen selektiivisen koordinaation saavuttamiseksi alemman tason kolmi- tai nelinapaisten suojalaitteiden kanssa, mikä varmistaa virransyötön jatkuvuuden.
Korkealaatuisen 4P 200A Molded Case Circuit Breaker -katkaisijan suunnittelussa ja materiaalivalinnassa on otettu huomioon korkealuokkaisten harmonisten virtojen mahdollisuus nollajohdossa, mikä varmistaa pitkän aikavälin vakauden käytön aikana.
Kestävä 4P 200A Molded Case Circuit Breaker käyttää kosketusmateriaaleja, valokaaren sammutusjärjestelmiä ja eristyskehyksiä, jotka ovat samaa laatua kuin korkealaatuiset kolminapaiset MCCB:t, mikä varmistaa mekaanisen ja sähköisen kestävyyden nelinapaisessa synkronisessa käytössä.

Sovellus

Varastossa oleva 4P 200A Molded Case Circuit Breaker toimii päävirtakatkaisijana suurille ostoskeskuksille, toimistorakennuksille ja hotelleille TN-S-järjestelmän alaisuudessa. Se täyttää turvallisuusmääräykset, jotka edellyttävät pääkytkimen irrottamista kaikki jännitteiset johtimet.
Tarjoa sisääntulevan linjan suojaus ja neutraalien linjojen synkroninen suojaus pylväskaapeille tietokonehuoneissa, joissa on suuri määrä yksivaiheisia palvelimia, jotka aiheuttavat vakavaa kolmivaiheista epätasapainoa ja harmonisia vääristymiä.
Sairaalan leikkaussalien, laboratorioiden ja suurten näyttämövalaistus- ja äänijärjestelmien virranjakelun pääkytkin on suunniteltu estämään ylikuumeneminen, joka aiheutuu nollalinjan 3. harmonisen superpositiosta.
4P 200A Molded Case Circuit Breaker, kaksoisvirransiirtokytkimen (ATSE) ylemmän tason suojalaitteena, voi myös eristää nollajohdon ehdottomasti vaihdettaessa kahden virtalähteen välillä, välttäen nollalinjojen vahingossa tapahtuvan rinnakkaisliitännät eri järjestelmissä.

SPX SM30-250 -sarjan MCCB lämpömagneettinen parametri

Kehys (A)		SM30-250 (NF-CW)						Käyttöominaisuudet
Nimellisvirta in(A)		100, 125, 140, 150, 160, 175, 200, 225, 250
Nimellisjännite (V)		AC 400V
Nimelliseristysjännite (V)		AC 690V

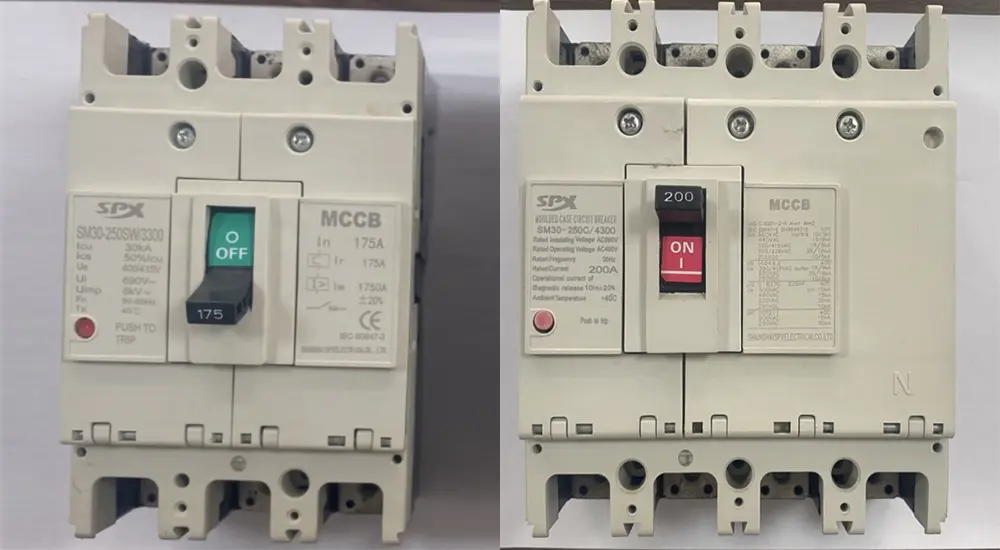

Napojen lukumäärä		3			4
Rajoitettu katkaisukyky		C	S	H	C	S	H
Oikosulun keskeytyskapasiteetti (kA) AC400V		18	30	50	18	30	50
Käytä oikosulkua (kA) AC400V		9	15	25	9	15	25
Profiilikuva
	a	165			165
	b	105			140
	c	90			90
Asennuskuva
	d	126			126
	e	35			35
	f	5			5
Koneen käyttöikä		4000
Sähköinen käyttöikä		2000
Sähkökäyttöinen laite (MD)		●
Extemal pyörivä kahva		●

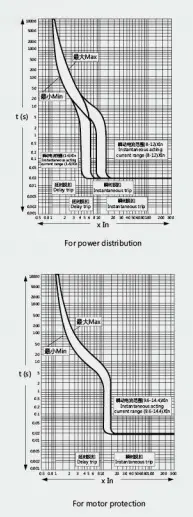

Automaattinen laukaisulaite		Lämpömagneettinen

Näkymä edestä
