AC magneettinen kontaktori

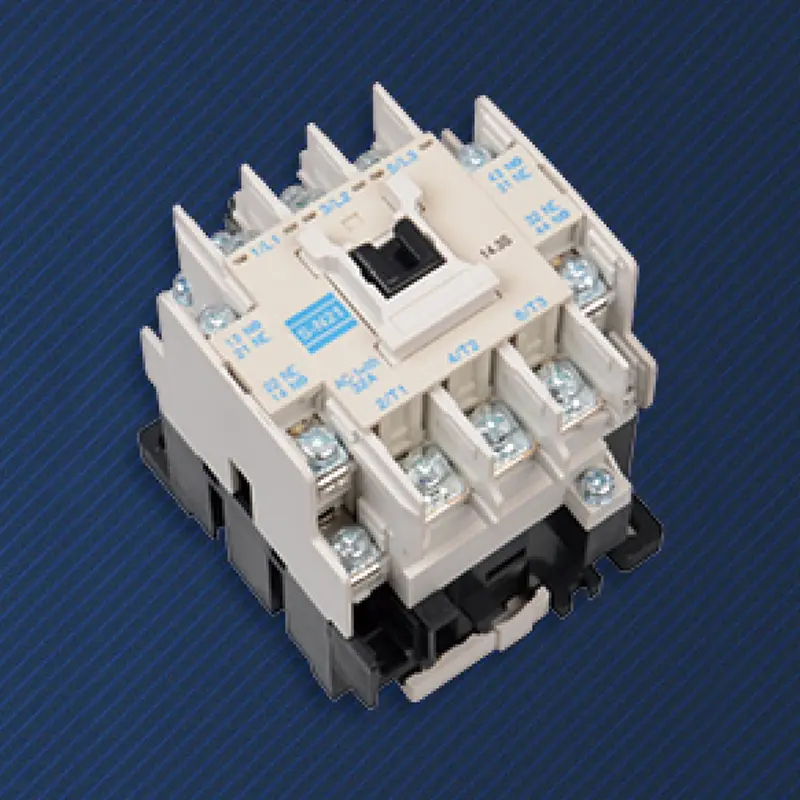

Tuotteen kuvaus

SPX Electricin valmistama korkealaatuinen AC-magneettikontaktori on fyysinen lähtökohta kaikille automaatioohjauksille. Kun PLC on antanut komennon, AC-sähkömagneettinen kontaktori suorittaa ratkaisevan harppauksen heikoista ohjaussignaaleista vahvaan sähkökäyttöön ennen kuin moottori todella pyörii. Se ei ole monimutkaisin komponentti, mutta se on korvaamaton ja aikakarkaistu luotettava toteuttaja teollisuuden sähköjärjestelmissä.
Ohjauskelan (pienjännitepuoli) ja pääpiirin (korkeajännitteisen suurvirran puoli) välille saadaan aikaan mekaanisia kontakteja käyttämällä sähkömagneettista voimaa. Tämä välttää pohjimmiltaan riskin korkean jännitteen pääsystä ohjausjärjestelmään ja varmistaa henkilökunnan ja herkkien laitteiden, kuten PLC:iden, turvallisuuden.
Kosketuspisteen mekaaniseen toimintaan liittyy yleensä selkeä ja kuuluva "klik"-ääni, ja useimmissa tuotteissa on visuaalinen asennonosoitinikkuna, joka antaa suoran ja luotettavan fysikaalisen tilan palautetta.
Virta moottorin käynnistyshetkellä voi olla 5-8 kertaa nimellisarvo. Erityisesti sähkömagneettisille kontaktoreille suunnitellut hopeapohjaiset metalliseoskoskettimet ja niiden nopea sulkeutuminen kestävät tällaisia ​​voimakkaita virtapiikkejä, mikä on heikko lenkki monissa elektronisissa kytkinkomponenteissa.
Kun kosketin irrotetaan, muodostuu selkeä ilmaneristysrako ja sitten kuormituspuoli ja tehopuoli leikataan kokonaan pois ilman vuotovirtariskiä, ​​mikä täyttää tiukat virrankatkaisuhuoltoturvamääräykset.
AC Magnetic Contactorin sähkömagneettinen ja mekaaninen ydinrakenne kestää hyvin lämpötilaa, kosteutta, pölyä ja tiettyjä jännitevaihteluita. Ankarissa teollisuusympäristöissä sen luotettavuus on yleensä parempi kuin monimutkaiset puhtaat elektroniset laitteet.
Miljoonien mekaanisten käyttöiän jälkeen AC-magneettikontaktorien kuluminen (kuten koskettimien eroosio) on ennustettavaa ja asteittaista, mikä helpottaa ennaltaehkäisevien huoltosuunnitelmien laatimista ja äkillisten katastrofaalisten vikojen välttämistä.

Kuinka ydinkomponentit toimivat yhdessä

1. Sähkömagneettinen järjestelmä (käytön lähde):
Kela: hyväksyy ohjausjännitteen (kuten 24 V AC/DC, 220 V AC) ja muuntaa sähköenergian magneettikenttään.
E-tyyppinen staattinen rautasydän ja dynaaminen rautasydän: Kun kela on aktivoitu, se kehittää magneettista voimaa dynaamisen rautasydämen houkuttelemiseksi. Sisäänrakennettu oikosulkurengas on suunniteltu erityisesti eliminoimaan AC-nollaristeyksen aiheuttamaa tärinää ja melua, mikä takaa hiljaisen ja tasaisen imemisen AC-ympäristöissä.

2. Yhteysjärjestelmä (suoritusyksikkö):
Pääkosketin (normaalisti avoin): Valmistettu hopeapohjaisista materiaaleista (kuten hopeakadmiumoksidista), jotka kestävät hitsausta ja joilla on alhainen kosketusvastus ja jotka pystyvät kuljettamaan suuria virtoja pääpiirissä.
Apukosketin: mekaanisesti liitetty pääkoskettimeen, käytetään piirin itselukituksen, signaalin takaisinkytkennän tai lukituksen ohjaamiseen, yleensä modulaarinen rakenne, joka voidaan yhdistää joustavasti.

3. Valokaarisammutusjärjestelmä (turvasuoja):
Kun suuria virtoja katkaistaan, koskettimien väliin syntyy korkean lämpötilan kaaria. AC Magnetic Contactor käyttää metalliristikkokaarisammutuskansia valokaaren leikkaamiseen, jäähdyttämiseen ja nopeaan sammuttamiseen, suojaten koskettimia eroosiolta ja ehkäisevät valokaaren aiheuttamia onnettomuuksia.

Sovellus

AC Magnetic Contactor on vakiokokoonpanon ohjauslaite kaikille suorakäynnistys-, tähtikolmiokäynnistys- ja pehmokäynnistysmoottoreille.
AC-magneettikontaktoria käytetään ohjaamaan kuormia, kuten suuria sähkölämmitysputkia, teollisuusuuneja, valaistusryhmiä jne., jotka vaativat usein päälle/pois.
Avaimen suoritusyksikkö automaattisessa siirtokytkimessä (ATS): vastaa virransyöttölinjan fyysisestä kytkemisestä tai katkaisemisesta kahden virtalähteen kytkennän aikana.

Laitteiden, kuten nostureiden, kompressorien ja painevalukoneiden, päävirtapiiri on kytketty tai irrotettu.

SPX kotitalouden AC modulaarisen kontaktorin parametri

Kehys (A)			SS-N21
KW/HP(AC-3) Palautettu teho (AC-3) IEC60947-4		220V	5,5/7,5
		380V	15.11
Hidastettu virta (AC-3) GB14048.4		220V	22
		380V	22
Alennettu lämmitysvirta (A)			32
Palautettu eristetty jännite (V)			660
Apukosketin AC-15	Ota yhteyttä	Vakio	2NO+2NC
	Hidastettu virta (A)	220V	1.6
		380V	0.95
Sähköinen käyttöikä			100
Mekaaninen elämä			500

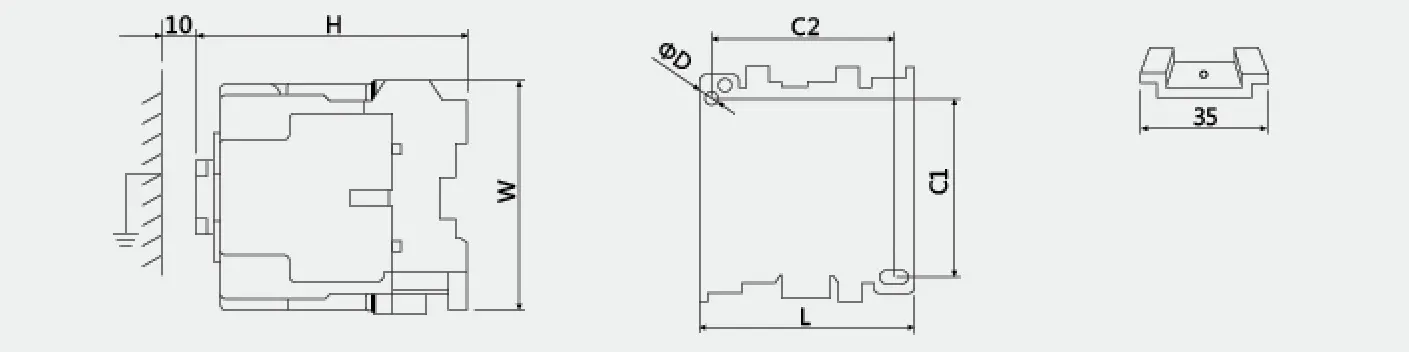

Ulkoasu ja asennusmitta
			Tyyppi	L	W	H	C1	C2	ΦD
			SS-N21	63	81	81	60	54	4.5
