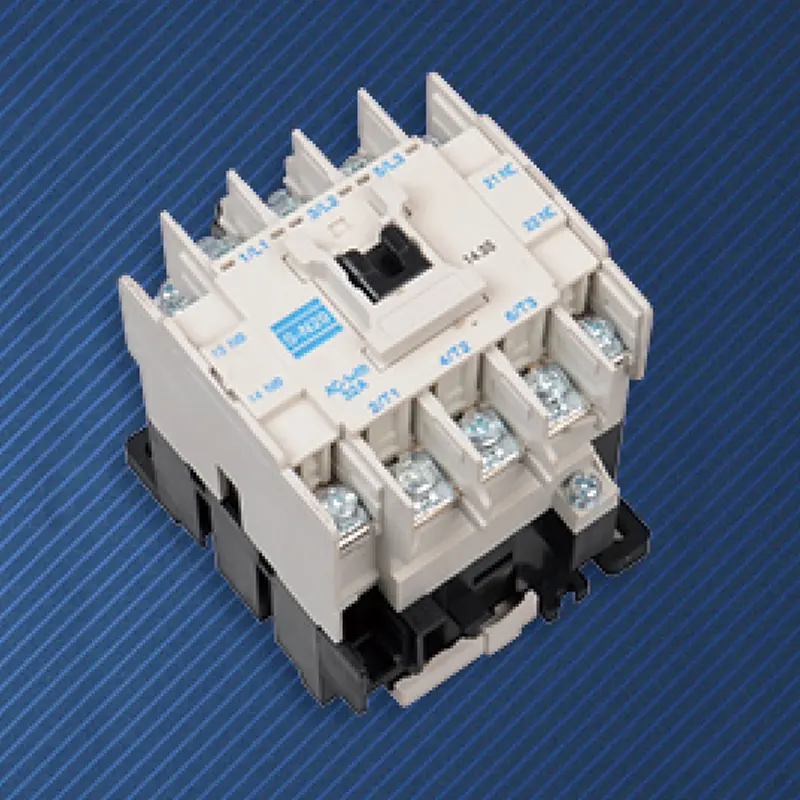

AC-kontaktorin Din-kiskoon kiinnitys

Sano hyvästit sotkuisille johdotuksille ja aikaa vievälle kiinnitykselle. Kun SPX Electricin kestävä AC-kontaktorin Din-kiskon kiinnike täyttää standardoidut DIN-kiskot, se päivittyy yhdestä laitteesta osaksi teollista, järjestelmällistä sähköasennusjärjestelmää. Tarjoamamme kiskoon asennettavan AC-kontaktorin arvo on paljon muutakin kuin luotettava virrankytkentä, mutta se perustuu myös siihen, miten se järjestää uudelleen kaappitilan sijoittelun ja työnkulkusi äärimmäisen kätevästi.

etu

Mittaamista, poraamista tai kierteitystä ei tarvita. Kohdista vain AC-kontaktorin Din-kiskon kiinnikkeen takasolki tavalliseen 35 mm:n DIN-kiskoon, paina kevyesti lukitaksesi sen, ja laitteen asennusaika mitataan sekunneissa.
Kaikilla kiskoon asennetuilla komponenteilla (mukaan lukien katkaisijat, releet, riviliittimet jne.) on sama viitelinja, mikä luonnollisesti muodostaa vaaka- ja pystysuoran säännöllisen asettelun, parantaa estetiikkaa ja eliminoi täysin manuaalisen porauksen aiheuttaman vinouden.
Laite liukuu helposti ohjauskiskolla, ja sen suhteellista asentoa voidaan säätää milloin tahansa ennen johdotusta ja sen jälkeen, mikä jättää maksimaalisen joustavuuden uran suunnitteluun ja reitittämiseen.
Kun AC-kontaktorin Din-kiskon kiinnike on vaihdettava tai laajennettava, löysää solki ruuvimeisselillä ja poista vanha osa ja vaihda se uuteen. Järjestelmän laajentaminen tai vian toipuminen on nopeaa, eikä se vaikuta viereisiin
laitteita. Tasaiseen asennukseen verrattuna ohjauskisko-asennus mahdollistaa monikerroksisen, tiheän sijoittelun kaapin syvyyssuunnassa hyödyntäen täysin arvokasta kolmiulotteista tilaa kaapin sisällä.
Se säästää aikaa ja materiaalikustannuksia paneelireikien käsittelyyn, vähentää asennustyökalujen tarvetta ja vähentää merkittävästi työvoimakustannuksia myöhempää huoltoa ja kunnostusta varten.

Tuotesuunnittelu ja asennusanalyysi

AC Contactor Din Rail Mount noudattaa tiukasti kansainvälisesti tunnustettuja TH35-7.5 tai TH35-15 DIN-kiskostandardeja, mikä varmistaa saumattoman yhteensopivuuden suurimman osan markkinoilla olevista sähkökaapeista ja lisävarusteista. Selkäosa on varustettu erittäin sitkeästä teknisestä muovista valmistetuilla elastisilla soljeilla, jotka tarjoavat vakaan lukitusvoiman ja mahdollistavat nopean irrottamisen yksinkertaisen työkalun käytön ansiosta.
Kaikki teho- ja ohjausliittimet on merkitty selkeästi etupuolelle nopeaa ja tarkkaa johdotusta varten samasta suunnasta.
Johdinliittimet on optimoitu suunnittelultaan jättäen riittävästi tilaa ruuvimeisselille myös kylmäpuristetuilla liittimillä varustettuja kaapeleita käytettäessä.
Yläosassa tai sivulla on alue tunnistuskilpien asettamiseen tai kirjoittamiseen, mikä helpottaa piirien numerointia ja toiminnallista merkitsemistä.

Keskeiset sovellusalueet

Toimilaitteiden, kuten moottoreiden, lämmittimien, solenoidiventtiilien jne., käyttöytimenä AC Contactor Din Rail Mount asennetaan vierekkäin samalle kiskolle PLC:iden, katkaisijoiden, kytkinvirtalähteiden jne. kanssa, jotka muodostavat standardoidun ohjausjärjestelmän sydämen.
Asenna kompaktit kiskotyyppiset kytkentärasiat kauko-ohjausta vaativien laitteiden viereen sisäänrakennetuilla kontaktoreilla, jotka ohjaavat suoraan paikallisia kuormia, jolloin saavutetaan hajautettu ohjaus ja yksinkertaistettu johdotus.
AC Contactor Din Rail Mountia käytetään valaistuksen ohjaukseen, fan coil-ohjaukseen, vesipumpun ohjaukseen ja muihin skenaarioihin, mikä helpottaa standardoitua rakentamista ja keskitettyä hallintaa jakeluhuoneissa tai paikan päällä olevissa ohjauslaatikoissa.
Tarjoa "plug and play" elektronisen ohjausmoduulin perusta mekaanisten laitteiden valmistajille, mikä vähentää merkittävästi laitekaappien kokoonpano- ja käyttöönottosykliä.

SPX kotitalouden AC modulaarisen kontaktorin parametri

Kehys (A)			SS-N20
KW/HP(AC-3) Palautettu teho (AC-3) IEC60947-4		220V	5,5/7,5
		380V	15.11
Hidastettu virta (AC-3) GB14048.4		220V	22
		380V	22
Alennettu lämmitysvirta (A)			32
Palautettu eristetty jännite (V)			660
Apukosketin AC-15	Ota yhteyttä	Vakio	1NO+1NC
	Hidastettu virta (A)	220V	1.6
		380V	0.95
Sähköinen käyttöikä			100
Mekaaninen elämä			500

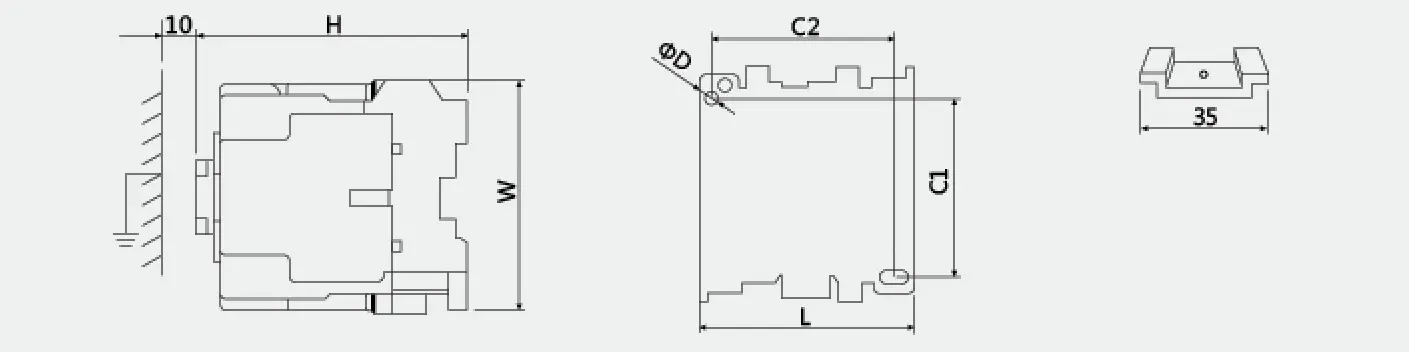

Ulkoasu ja asennusmitta
			Tyyppi	L	W	H	C1	C2	ΦD
			SS-N20	63	81	81	60	54	4.5
