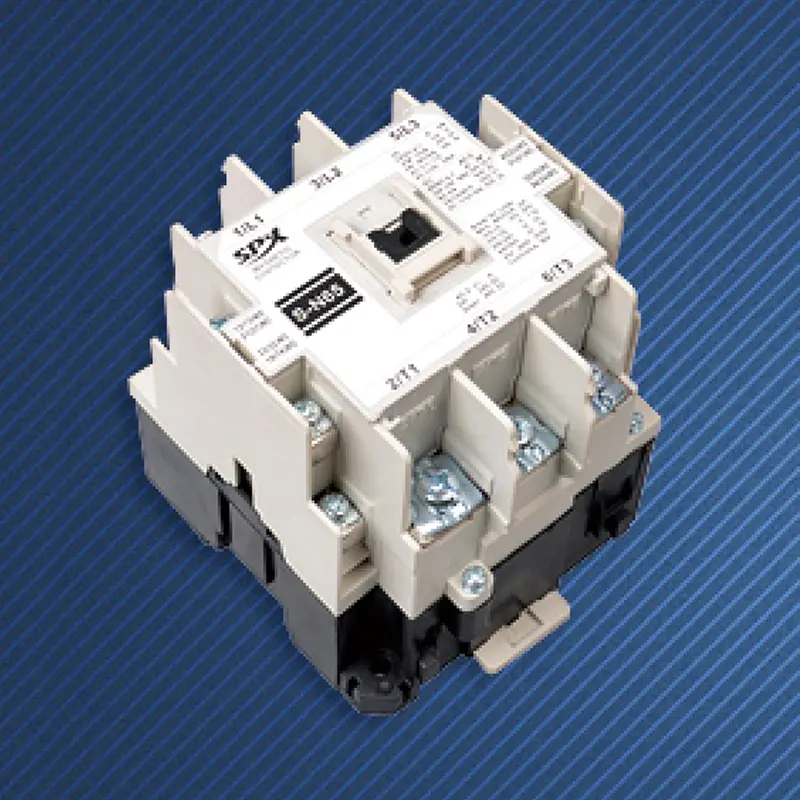

AC-kontaktorin ilmastointilaite

SPX Electric -tehtaan räätälöity AC-kontaktori-ilmastointiyksikkö ei ole yksinkertainen yleiskontaktorin sovellus. Se on sähkömagneettinen kytkinlaite, joka on ammattimaisesti määritelty sähköisen käyttöiän, katkaisukapasiteetin ja tilavuusrakenteen suhteen, joka perustuu ilmastointikompressorien (erityisesti suljetut kompressorit, joissa on automaattinen nollausylikuormitussuoja) ja puhallinmoottoreiden toimintaominaisuudet.

Ominaisuudet ja edut

Korkealaatuinen AC-kontaktori-ilmastointiyksikkö noudattaa tiukasti käyttöluokkastandardeja AC-8a (sähkömoottorit ohjaussuljetuissa jäähdytyskompressoreissa) tai AC-7a (sähkömoottorikuormat kotitalouksiin ja vastaaviin tarkoituksiin), mikä tarkoittaa, että sen sähköinen käyttöikä ja päälle/pois kapasiteetin testausolosuhteet simuloivat täysin ilmastointikompressoreiden todellisia käyttöolosuhteita.
Yleinen nimellistyövirta kattaa 30A - 45A, ja käyttöjännite sovitetaan yksivaiheisiin (208-240V) tai kolmivaiheisiin (jopa 660V) ilmastointijärjestelmiin, jotka voivat täyttää suoraan useimpien kotitalouksien ja kaupallisten ilmastointilaitteiden kompressoritehovaatimukset.
Pääkoskettimet on yleensä valmistettu hopeaseoksesta tai hopeapohjaisista metalliseosmateriaaleista, joilla on erinomainen johtavuus, valokaarieroosionkestävyys ja hitsauskestävyys, mikä varmistaa vakaan kosketuksen myös silloin, kun ne altistetaan usein kompressorin käynnistysyliaaltovirroille.
Kolmiulotteinen rakenne, jossa on ylä- ja ala-asettelu, yläosa on suoravaikutteinen sillan kaksoismurtopistekosketinjärjestelmä ja alaosa on sähkömagneettinen järjestelmä. Rakenne on kompakti ja sopii asennettavaksi ilmastointilaitteen ohjausrasiaan, jossa on rajoitetusti tilaa.
Sisäänrakennettu kaksinkertainen sähkökaaren sammutuskammio tai pitkittäissauman kaarisammutusristikko voi nopeasti jäähdyttää ja sammuttaa virran katkaisun yhteydessä syntyvän kaaren, suojaamalla tehokkaasti koskettimet ja estämällä häiriöitä muiden heikkovirran ohjaussignaalien kanssa.
Tiukka sopeutumiskyky ympäristöön: Käyttöolosuhteet on määritelty selkeästi, kuten ympäristön lämpötila-alue (yleensä -5 ℃ - +50 ℃), korkeus (≤ 2000 m), saastetaso ja asennusluokka (yleensä luokka III), jotta varmistetaan vakaa toiminta korkeissa lämpötiloissa, korkeassa kosteudessa ja ilmankosteuden ja tärinän olosuhteissa, joita ilmastointilaite voi kohdata.
Paikan päällä tapahtuvan asennuksen helpottamiseksi tarjotaan usein kaksi pääpiirin liitäntätapaa: pistokeliitäntä ja ruuviliitäntä. Käämin liittimet on myös yleisesti suunniteltu pistoliitännöillä johdotuksen yksinkertaistamiseksi.
Jotkin mallit mahdollistavat apukosketinmoduulien asentamisen sähköistä lukitusta tai kontaktorin tilan palautetta varten ohjausjärjestelmään, mikä lisää ohjauksen joustavuutta.

Tärkeimmät sovellusskenaariot

Ohjaa kiinteänopeuksisen tai vaihtuvataajuisen ilmastointijärjestelmän suljettua jäähdytyskompressoria ja ulkopuhallinmoottoria.
AC-kontaktori-ilmastointiyksikkö toimii tehokytkennän suoritusyksikkönä kuormille, kuten nelisuuntaventtiileille, kompressoreille ja puhaltimille.
AC-kontaktori-ilmastointiyksikköä käytetään laitteiden, kuten jääkaappien ja esittelykaappien, kompressorin ohjauspiirissä.

SPX AC -kontaktorikytkimen parametri

Kehys (A)			SS-N65
KW/HP(AC-3) Palautettu teho (AC-3) IEC60947-4		220V	18.5/25
		380V	30/40
Hidastettu virta (AC-3) GB14048.4		220V	68
		380V	66
Alennettu lämmitysvirta (A)			100
Palautettu eristetty jännite (V)			660
Apukosketin AC-15	Ota yhteyttä	Vakio	2NO+2NC
	Hidastettu virta (A)	220V	1.6
		380V	0.95
Sähköinen käyttöikä			60
Mekaaninen elämä			300

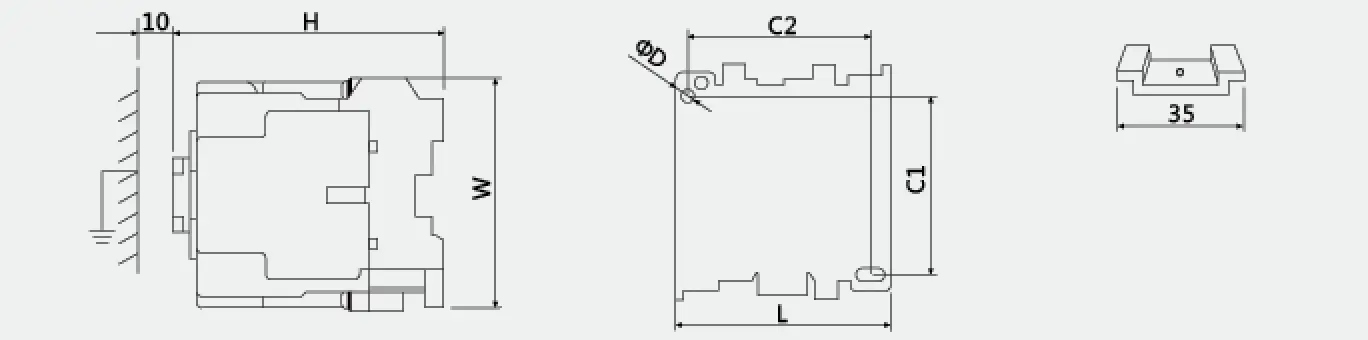

Ulkoasu ja asennusmitta
			Tyyppi	L	W	H	C1	C2	ΦD
			SS-N65	88	106	106	75	70	5
