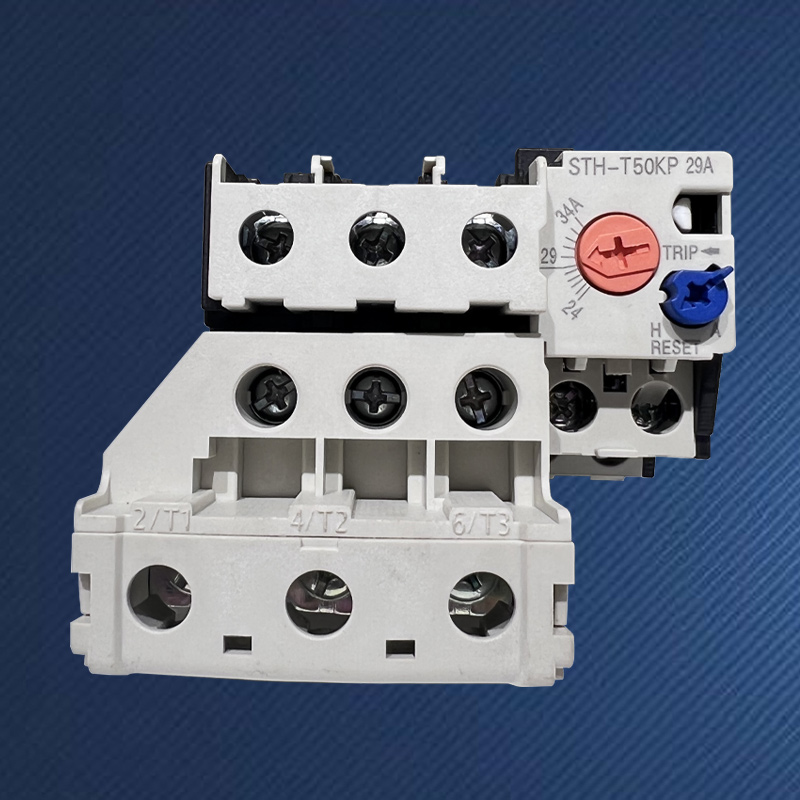

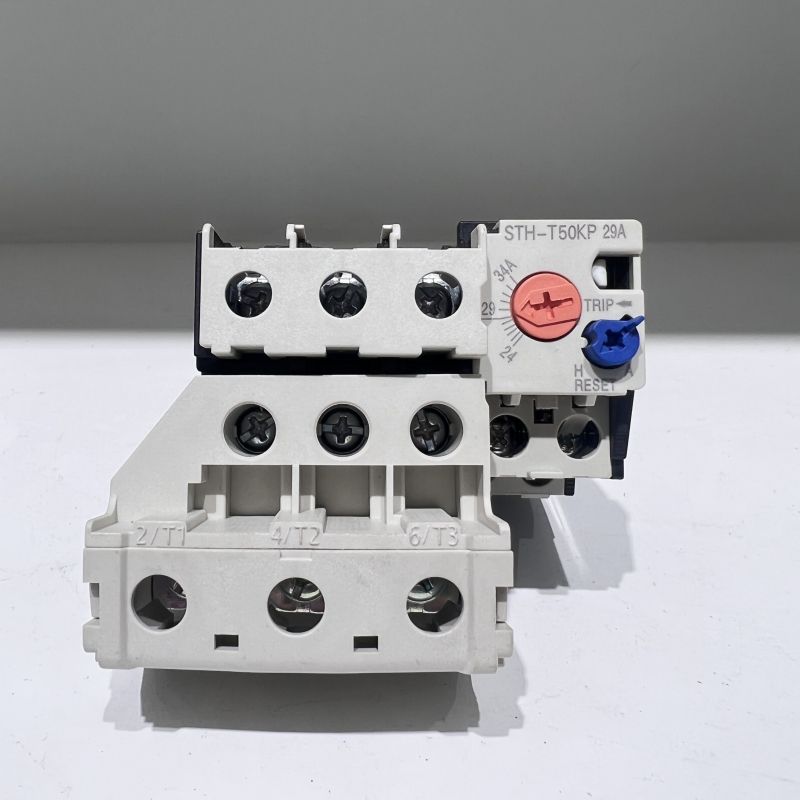

TH-T50KP lämpörele moottorin suojaamiseen

Model:STH-T50KP

SPX-tehtaan korkealaatuinen moottorinsuojauksen lämpörele TH-T50KP on valmistettu Kiinassa, se on korkean suorituskyvyn säädettävä suojalaite, joka on suunniteltu erityisesti keskisuurille ja suurille kolmivaiheisille asynkronisille moottoreille. Se tarjoaa räätälöidyn ja luotettavan käänteisaikaisen ylikuormitussuojan moottoreille laajemmassa virtakehyksessä (T50-sarja) tarkan jatkuvan virransäädön, tehostetun vaihevikasuojausmekanismin ja erinomaisen ympäristönsietokyvyn ansiosta. Sen ydinarvo on moottorinsuojan täsmällisten sovitus- ja toimintaongelmien ratkaiseminen monimutkaisissa työolosuhteissa, raskaan kuormituksen sovelluksissa ja ankarissa ympäristöissä. Se on teollisuuden moottorinsuojajärjestelmien selkäranka, jotka tasapainottavat joustavuutta, luotettavuutta ja ammattimaisuutta.

Lähetä kysely

Tuotteen Kuvaus

Kolmivaihemoottoreissa, jotka käyttävät tuotantolinjojen ydintä, suuria puhaltimia tai raskaita pumppuasemia, yleiset suojausasetukset jäävät usein vajaaksi. Korkealaatuinen SPX TH-T50KP Thermal Relay for Motor Protection on ammattitason suojakeskus, joka on suunniteltu vastaamaan tällaisiin haasteisiin. Se eroaa kiinteästi määritellystä suojausajattelusta ja tarjoaa laajan valikoiman, hienosäädettävän suojaalustan. Insinöörit voivat asettaa kullekin moottorille yksilöllisimmät suojausparametrit sen ainutlaatuisen "sormenjäljen" perusteella (nimellisvirta, käynnistysominaisuudet, ympäristöolosuhteet), aivan kuten tarkkuusinstrumenttien kalibroinnissa. Tämä suunnittelukonsepti muuttaa sen passiivisesta "vikavastaajasta" aktiiviseksi "toimintaadapteriksi", kun se suojaa keskikokoisia ja suurempia moottoreita.
Varastossa oleva moottorinsuojauksen lämpörele TH-T50KP perustuu T50-runkoon, ja sen säädettävä virta-alue kattaa laajemman valikoiman keskisuuria ja suuria virtasegmenttejä, jolloin käyttäjät voivat asettaa sen jatkuvasti ja tarkasti laajalla alueella (kuten vaihtamalla lämpöelementtiä tai säätämällä nuppia) moottorin tyyppikilven virran mukaan, jolloin saavutetaan useita käyttökustannuksia ja kustannustehokkuutta.
Vastauksena keskikokoisten moottoreiden vaihevikojen aiheuttamiin suurempiin haittoihin TH-T50KP moottorin suojauksen lämpörele käyttää sisäisesti optimoitua differentiaalivahvistusmekanismia, joka on erittäin herkkä kolmivaiheiselle virran epätasapainolle ja voi merkittävästi nopeuttaa laukaisuvastetta tarjoten moottorille nopeamman suojan vaihevikoja vastaan.
Sisäänrakennettu korkean suorituskyvyn lämpötilan kompensointi bimetallinauha voi tehokkaasti torjua ympäristön lämpötilan muutosten vaikutusta suojausominaisuuksiin varmistaen, että suojauskäyrä pysyy vakaana ja yhtenäisenä riippumatta siitä, onko se kylmässä ulkona tai korkean lämpötilan työpajaympäristössä, välttäen kausiluonteiset toimintahäiriöt tai liikkeestä kieltäytyminen.
Varustettu suurilla ja näkyvillä manuaalisilla nollauspainikkeilla/nupeilla, laukaisumerkkikylteillä ja toiminnan tarkkailuikkunoilla, se tunnistaa nopeasti toimintatilansa jopa monimutkaisissa jakelukaapeissa.
Yleensä tarjotaan useita itsenäisiä normaalisti auki olevia ja normaalisti suljettuja apukoskettimia. Piirin laukaisun ohjauksen lisäksi vikasignaalit ja toimintatila voidaan integroida saumattomasti PLC- tai etävalvontajärjestelmiin suojauksen ja valvonnan integroimiseksi.

Sovellus

Ylikuormitus- ja vaihehäiriösuoja suurille vesipumpuille, puhaltimille, ilmakompressoreille ja kuljettimen käyttömoottoreille.
Laitteet, kuten sekoittimet, murskaimet, suulakepuristimet jne., joissa on raskas kuormakäynnistys tai suuret kuormituksen vaihtelut.
TH-T50KP moottorinsuojan lämpörelettä käytetään moottorinsuojana vedenkäsittelypumppuasemille, jäähdytystornipuhaltimille ja suurille LVI-järjestelmille.

Lämpörele STH-T50 sopii S-M20/25 AC-kontaktorille.

Kehys (A)	STH-T18(TH-T18)		STH-T25(TH-T25)				STH-T50(TH-T50)
Sopiva AC-kontaktori	S-M10/12		S-M20/25				S-M35/50
Aux-kosketinrakenne	Manuaalinen tai automaattinen palautus
Säädä aluevalintaa (A)	Valitse (A)	Säädä alue (A)	Valitse (A)		Säädä alue (A)		Valitse (A)	Säädä alue (A)
	0,24A	0,2-0,32	1.3A		1-1,6		29	24-34
	0,35A	0,28-0,42	1.7A		1,4-2,0		35	30-40
	0,5A	0,4-0,6	2.1A		1,7-2,5		42	34-50
	0,7A	0,55-0,85	2,5A		2~3
	0,9A	0,7-1,1	3.6A		2,8-4,4
	1.3A	1-1,6	5A		4~6
	1.7A	1,4-2,0	6.6A		5,2-8
	2.1A	1,7-2,5	9A		7-11
	2,5A	2~3	11A		9-13
	3.6A	2,8-4,4	15A		12-18
	5A	4~6	19A		16-22
	6.6A	5,2-8	22A		18-26
	9A	7-11	29A		24-34
	11A	9-13	35A		30-40
Aux-kosketinrakenne	1a1b(1NO+1NC)
Ulkoasu ja asennusmitta



	Tyyppi		L	W	H	φD
	TH-T25		63	51	81	4.5
