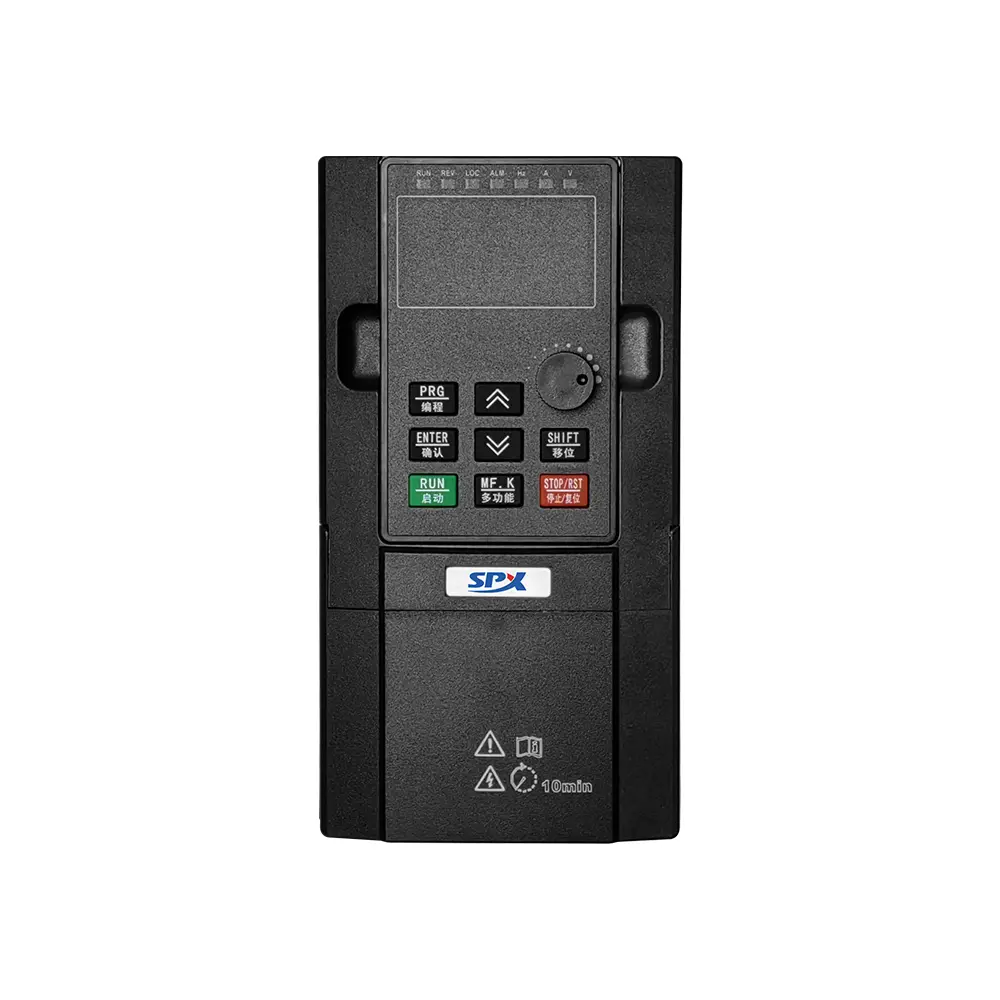

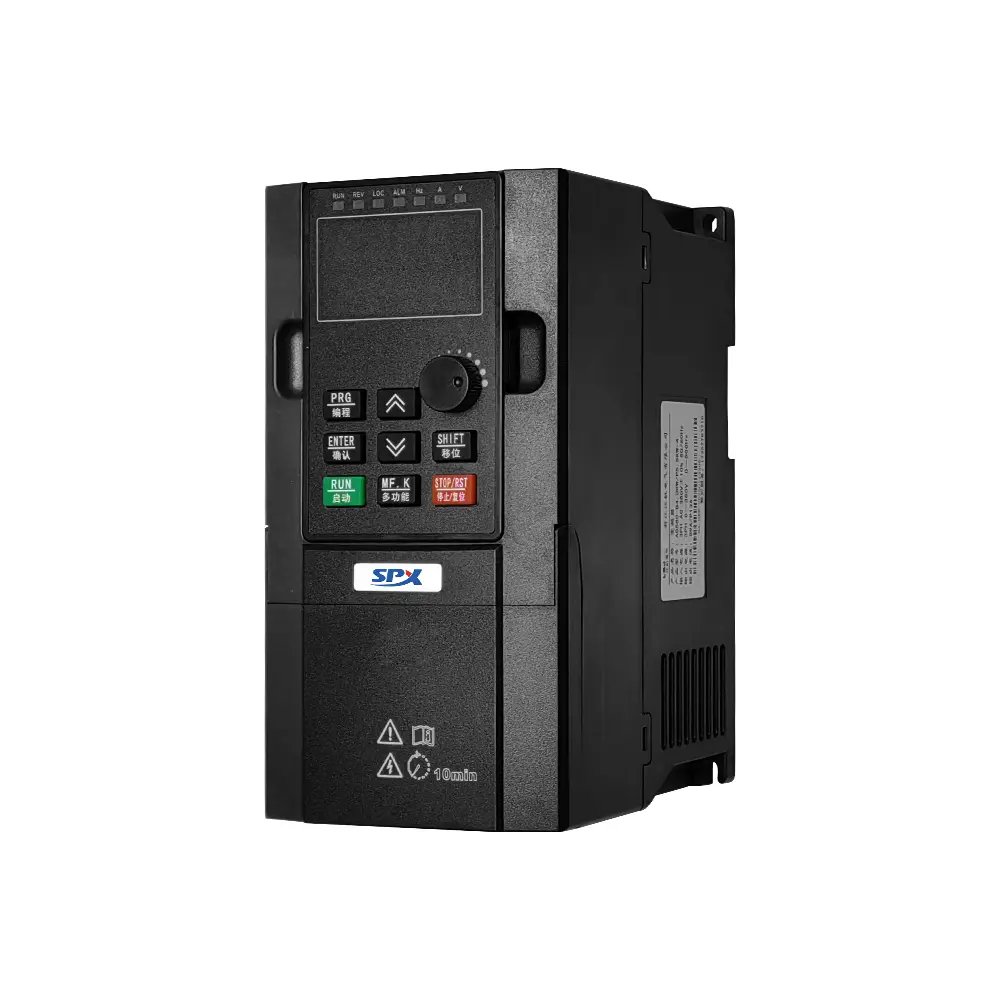

AC-taajuusmuuttaja 220v - 380v

Monissa työpajoissa, maatiloilla tai vanhoissa rakennuksissa ympäri maailmaa 220 V jännite on yleinen virtalähdestandardi, kun taas monet tehokkaat ja luotettavat kolmivaiheiset teollisuusmoottorit vaativat 380 V virransyöttöä. Perinteinen tilaa vievä ja tehoton porrasmuuntaja voi muuttaa vain jännitettä, eikä se voi ohjata moottoria. SPX-tehtaan CE-sertifioitu AC-taajuusmuuttaja 220v:sta 380V:iin on täysin rikkonut tämän teknisen umpikujan. Se on "tehon uudelleenmuotoilukeskus", joka integroi jännitteen muuntamisen, muuttuvan taajuuden nopeuden säädön ja älykkään ohjauksen, jonka avulla voit vapauttaa tavallisten kolmivaiheisten moottoreiden täyden suorituskykypotentiaalin vaihtamatta moottoria 220 V:n sähköverkon pohjalta ja nauttia kaikista modernin nopeudensäätötekniikan tuomista eduista.

Ominaisuudet:

Räätälöity AC-taajuusmuuttaja 220 V:sta 380 V:iin tasaa ensin 220 V:n vaihtovirtasyötön tasavirtaan, jota sitten ohjataan mikroprosessorilla. Edistyneiden IGBT-invertterimoduulien avulla se syntetisoi puhdasta ja vakaata kolmivaiheista 0-380 V, taajuudella säädettävää siniaaltovaihtovirtaa. Tämä ei ole vain jännitteen lisäystä, vaan myös älykästä sähkön laadun ja muodon rekonstruointia.

Suoraan ohjattava varasto tai markkinoiden suosituin vakiotyyppinen 380 V:n kolmivaiheinen asynkroninen moottori suojaa nykyistä investointiasi moottoriomaisuuteen välttäen korkeat kustannukset ja niukkuuden ostamasta erityisiä moottorimalleja, jotka mukautuvat matalaan jännitteeseen.

Poista perusteellisesti vakava vaikutus 220 V:n sähköverkkoon, kun moottori käynnistetään suoraan (käynnistysvirta voi olla 5-7 kertaa nimellisarvo), estää laukaisua ja vähentää merkittävästi voimansiirtomekanismin mekaanista rasitusta. Sisäänrakennettu kattava elektroninen suojaustoiminto (ylivirta, ylikuormitus, ylijännite, ylikuumeneminen jne.) tarjoaa kaksinkertaisen suojan moottorille.

Toteuta jatkuva ja tasainen moottorin nopeuden säätö. Vesipumpuille ja puhaltimille AC Frequency Converter 220v - 380V voi säätää virtausta ja ilmamäärää todellisten tarpeiden mukaan, korvaamalla tehottomat venttiilit ja ohjauslevyt, saavuttaen merkittäviä energiansäästöjä (yleensä jopa 25% -50%); Työstökoneiden ja kuljetinhihnojen käsittelynopeus ja tuotantosykli voidaan optimoida.

Tekninen polku ja ydinominaisuudet

Toimintaperiaate: 220V AC-tulo → tasasuuntaus ja suodatus (muodostavat vakaan DC-väylän) → mikroprosessori antaa PWM-ohjaussignaalin asetuksen mukaan → IGBT-invertterisilta invertoi tasavirran kolmivaiheiseksi muuttuvataajuiseksi ja -jännitteiseksi AC-tehoksi → ulostulot 380V moottorille.

Tärkeimmät tiedot:

Syöttövirtalähde: yhteensopiva yksivaiheisen 220 V:n tai kolmivaiheisen 220 V:n kanssa (mallista riippuen), vahvalla mukautumiskyvyllä.
Lähtöjännite: Kolmivaiheinen 0-380V (verkkojännite) vastaa 0-nimellistaajuutta (kuten 50Hz/60Hz).
Ohjausydin: V/F-ohjauksen tai avoimen silmukan vektoriohjauksen käyttäminen varmistaakseen vakaan vääntömomentin laajalla taajuusalueella, jopa alhaisilla nopeuksilla ja runsaasti tehoa.
Tehoalue: kattaa tyypillisesti 0,75 kW - 22 kW, mikä vastaa pienten ja keskikokoisten laitteiden tehotarpeita joihinkin keskikokoisiin koneisiin.

Sovellus

Vientivalmistajat suunnittelevat laitteita 380 V:n alueille (kuten Kiina ja Eurooppa) toimimaan markkinoilla, joilla on vain 220 V:n sähköverkot (kuten joissakin Amerikassa ja Aasiassa) ilman, että moottoria tarvitsee muuttaa virransyöttöä varten.
Tarjoa virtaa uusille vakiolaitteille, kuten CNC-työstökoneille, sekoittimille, hydraulipumpuille jne. vanhoissa tehtaissa, varastoissa ja laboratorioissa, joissa on vain 220 V kolmi- tai yksivaiheinen tulolinja.
AC Frequency Converter 220 - 380 V käyttää olemassa olevia pienjännitesiirtolinjoja suuritehoisten laitteiden ohjaamiseksi syvän kaivon pumppuihin, kastelujärjestelmiin ja viljankäsittelykoneisiin syrjäisillä alueilla.
Keskusilmastoinnin jäähdytyspumppu ja kauppakeskuksen ilmanvaihtojärjestelmä 380 V:n moottorilla käyvät läpi taajuusmuutosenergiaa säästävän remontin. Kuitenkin, kun paikan päällä oleva päävirtalähde on vain 220 V, tämä ratkaisu voi hyödyntää suoraan alkuperäistä moottoria.

G1.5KW Tekniset tiedot
